Váci Mihály Katolikus Általános Iskola, Nagykáta (No. 133)

❮ No. 132

lista

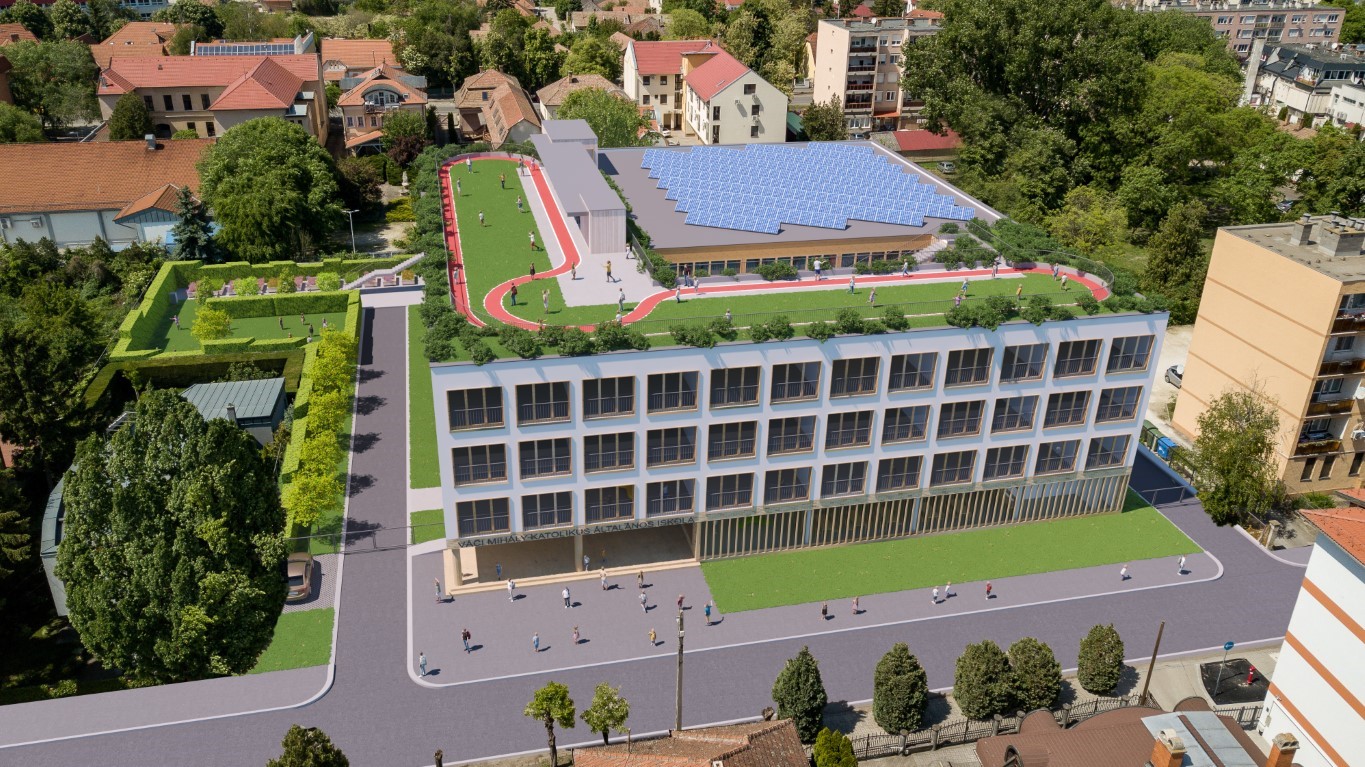

1/26
Az iskola madártávlati képe, nézet déli irányból a Zárda utca felől

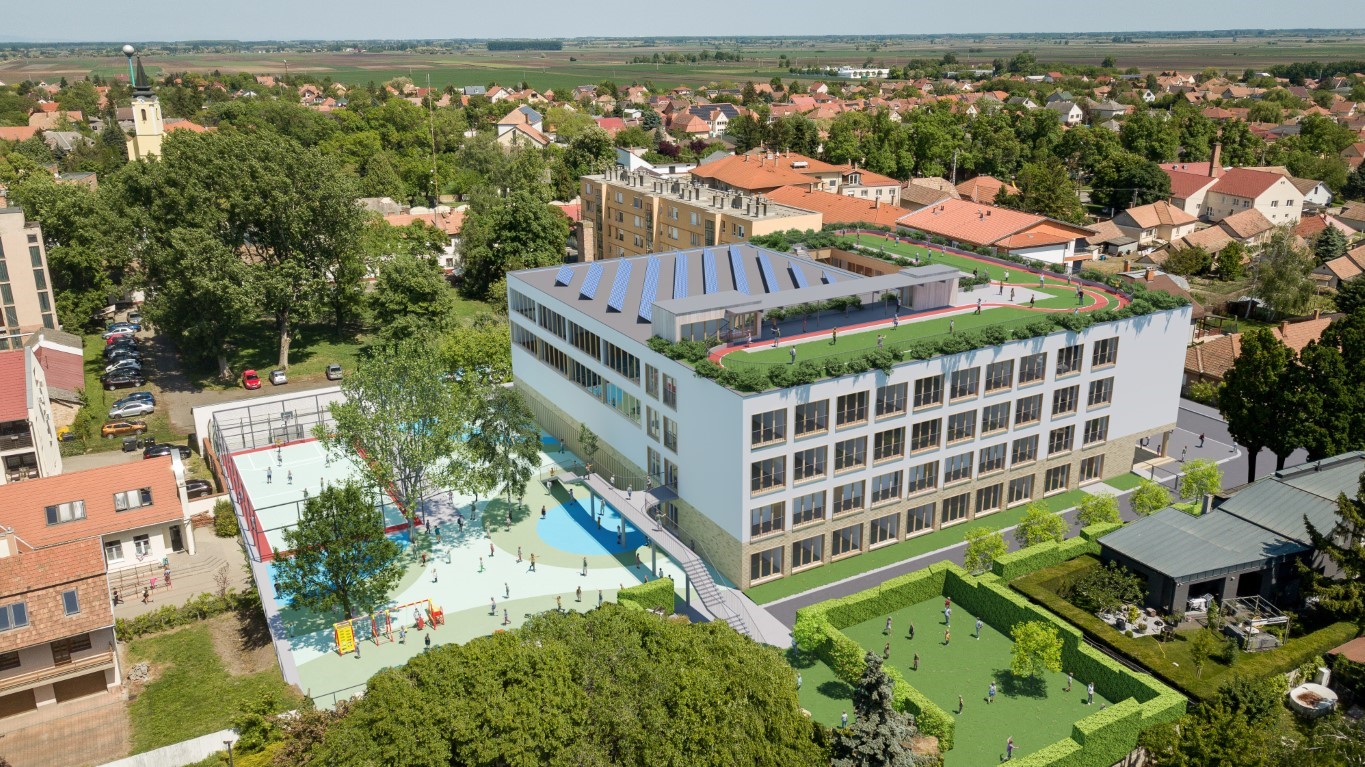

2/26
Az iskola madártávlati képe, nézet a telektömb belseje felől, előtérben a játszóterek

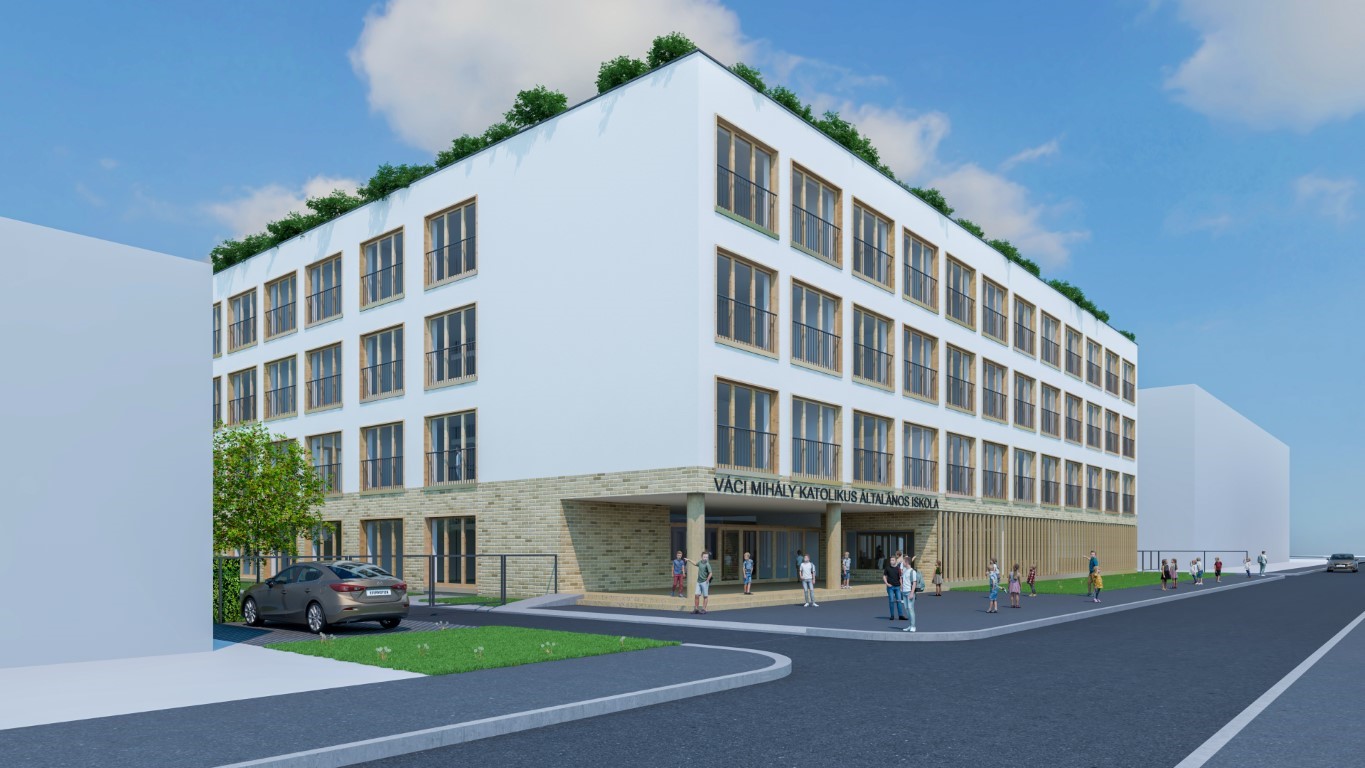

3/26
Utcakép dél felől nézve. Szemben a behárati előtér

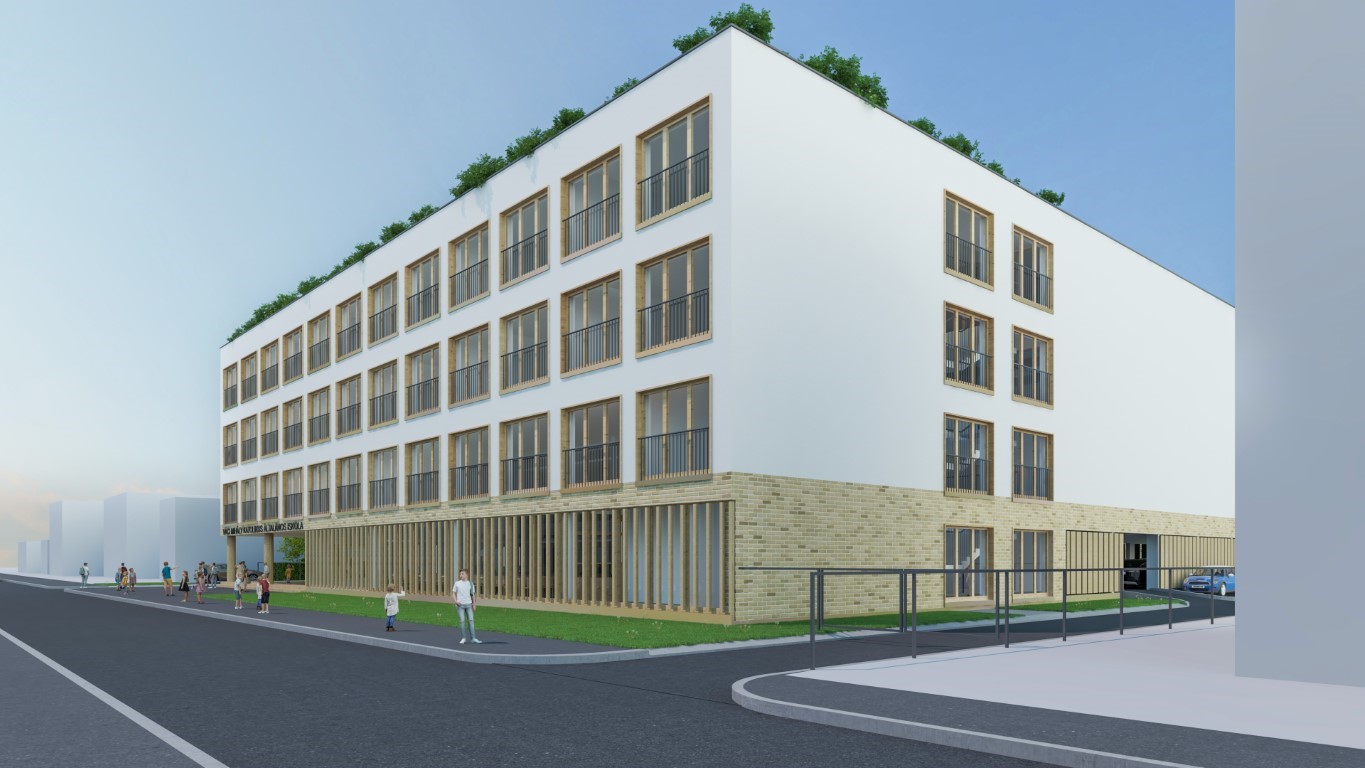

4/26
Utcakép kelet felől nézve

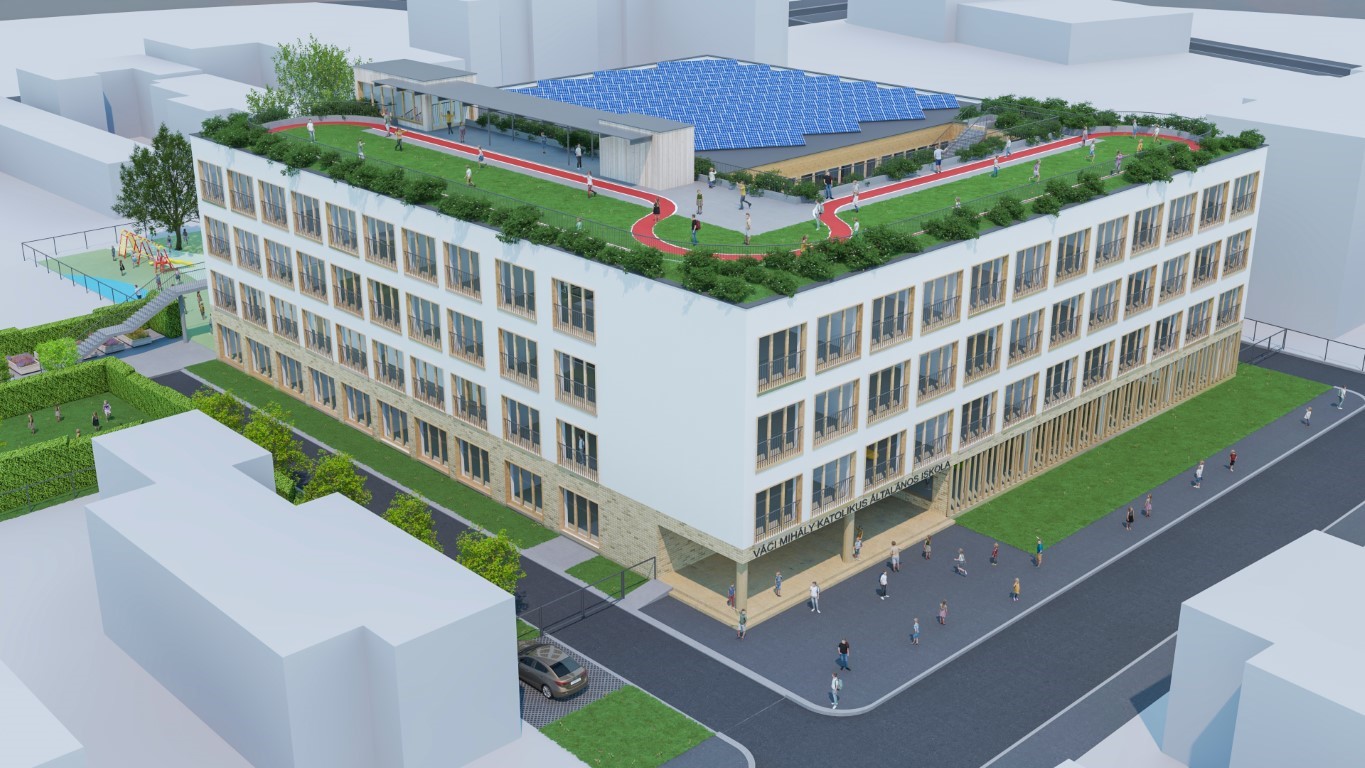

5/26

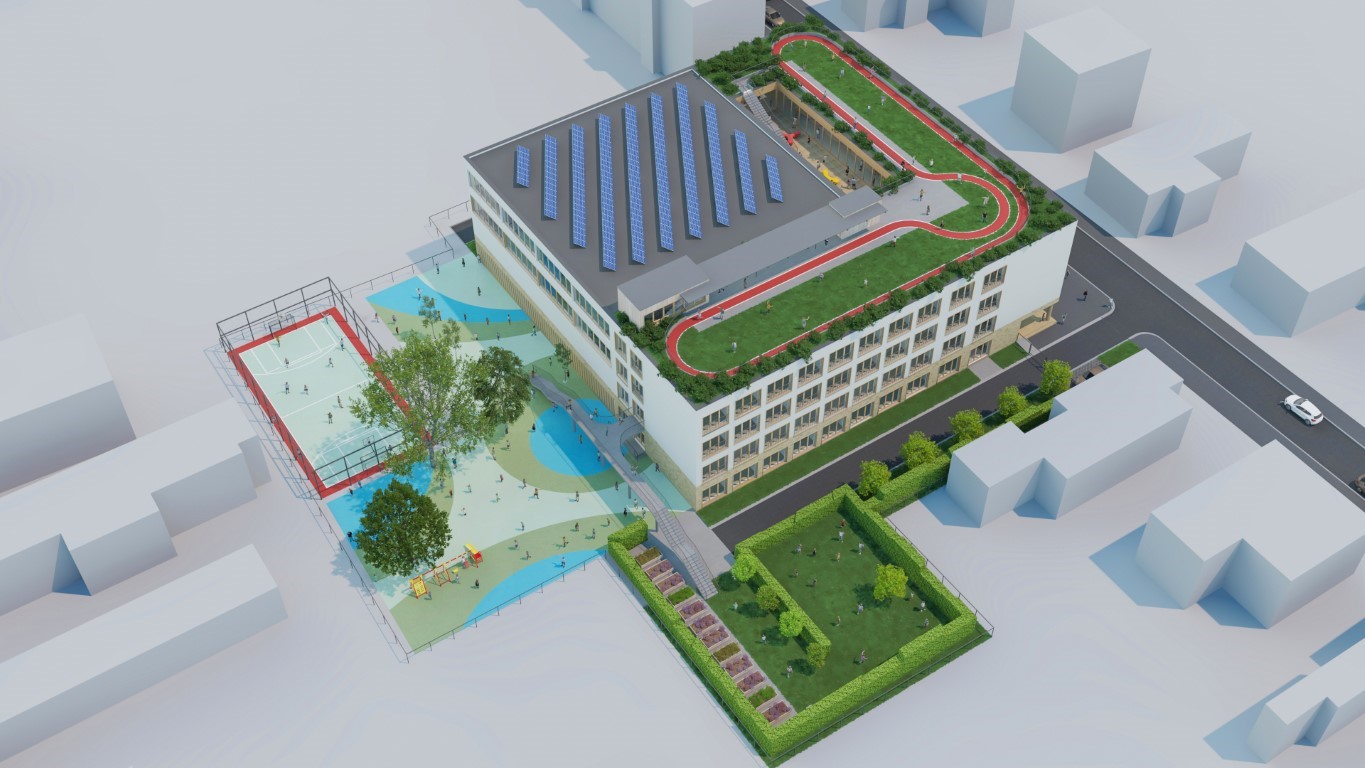

Madártávlati kép
6/26
Madártávlati kép

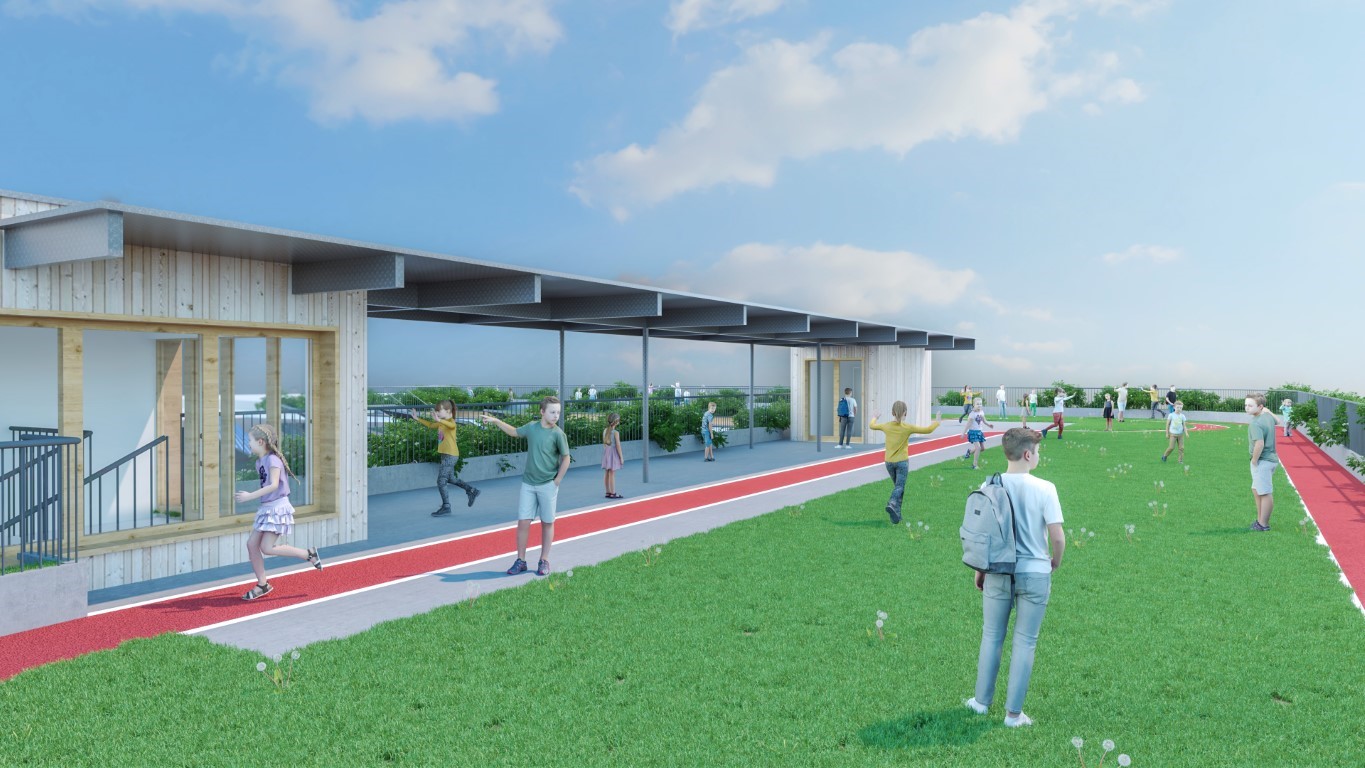

7/26
A tetőteraszon létesített szabadidős terület részlete a feljutást biztosító lépcsőház tetőszinti része
8/26

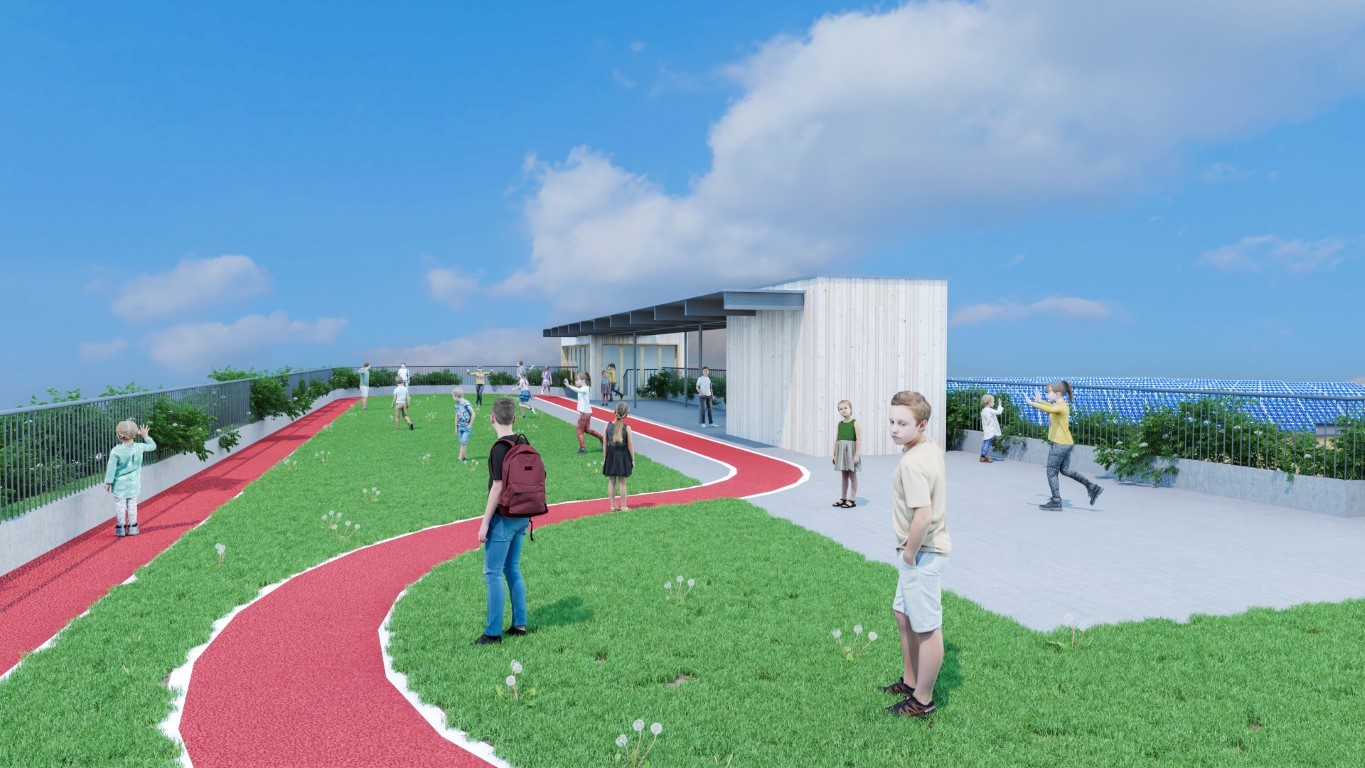

A tetőteraszon létesített szabadisős terület részlete

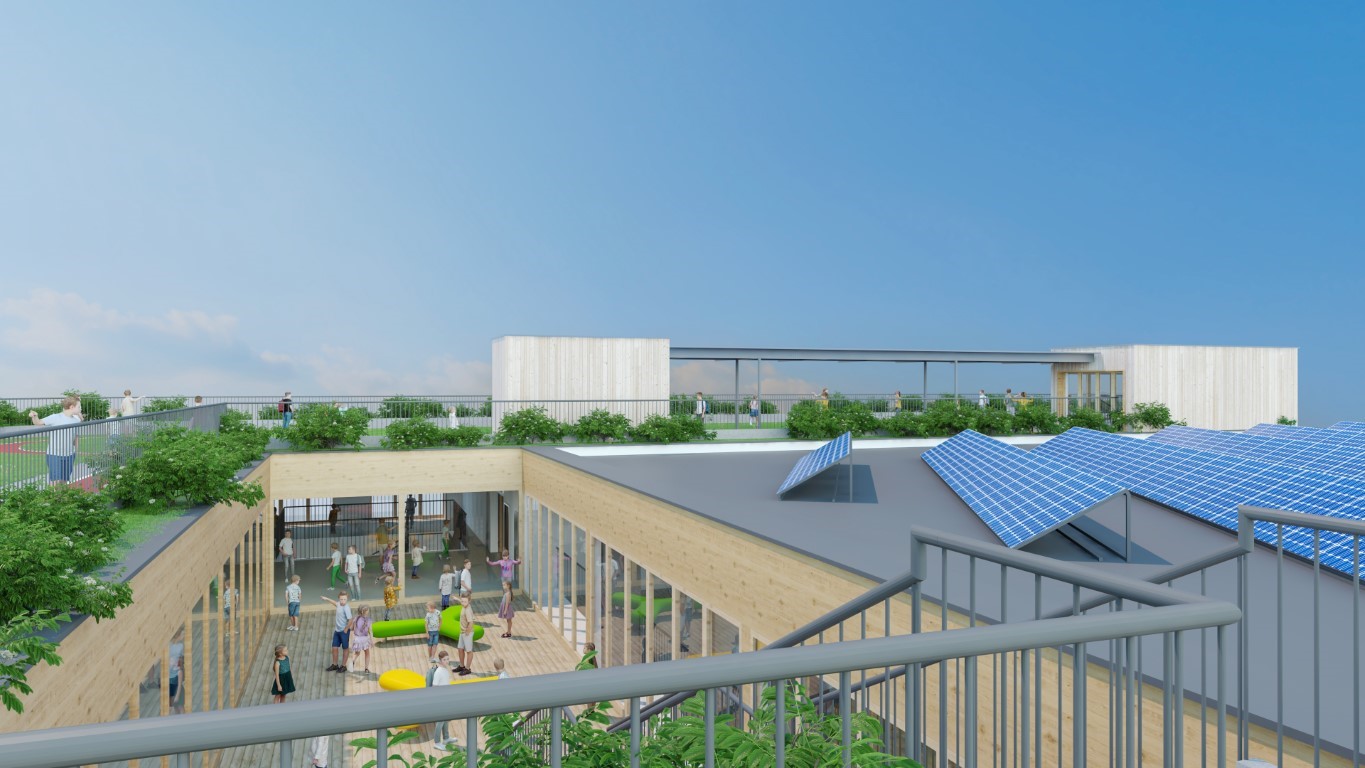

9/26
A tetőterasz részlete. Előtérben az III. emeleti átrium a lépcsővel. Jobbra a tornaterem tetjén lévő napelempark

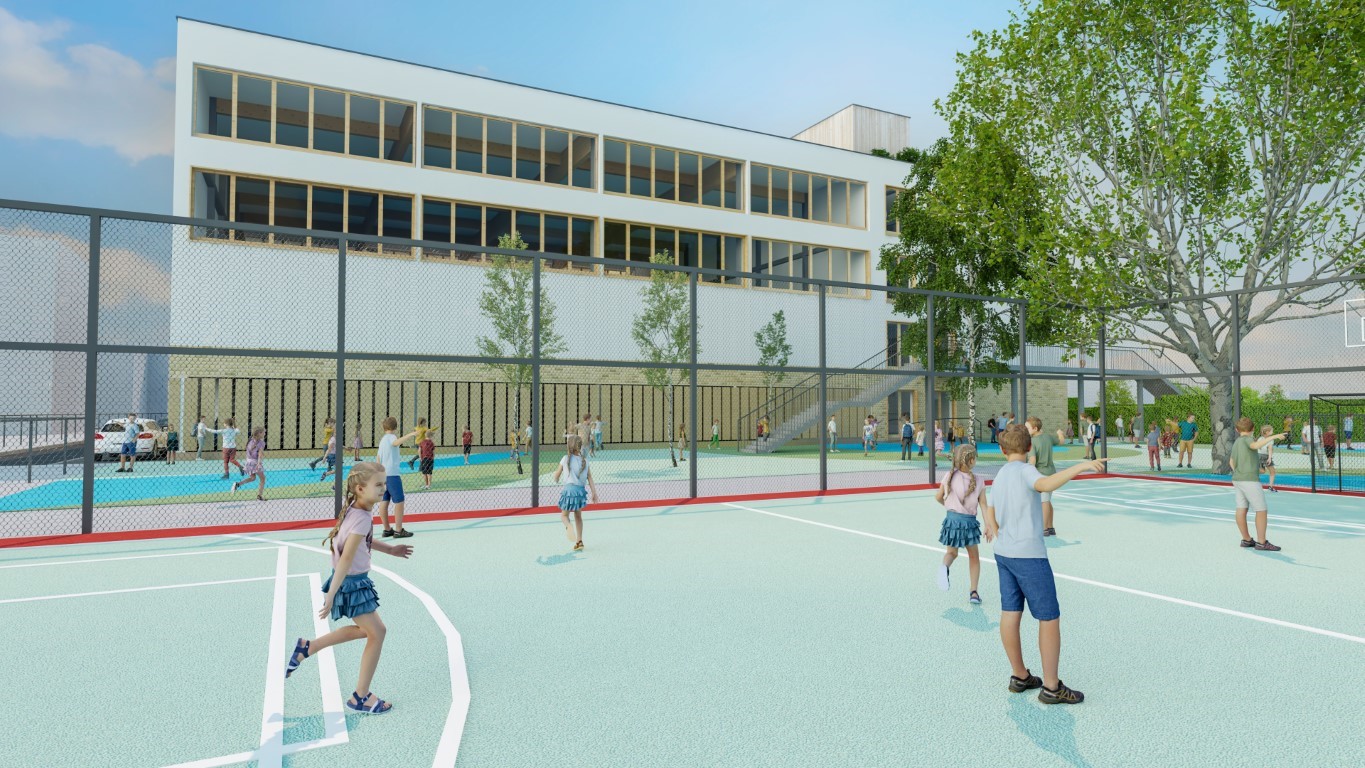

10/26
Nézet a sportudvar kerített lapdajáték pályája felől
11/26

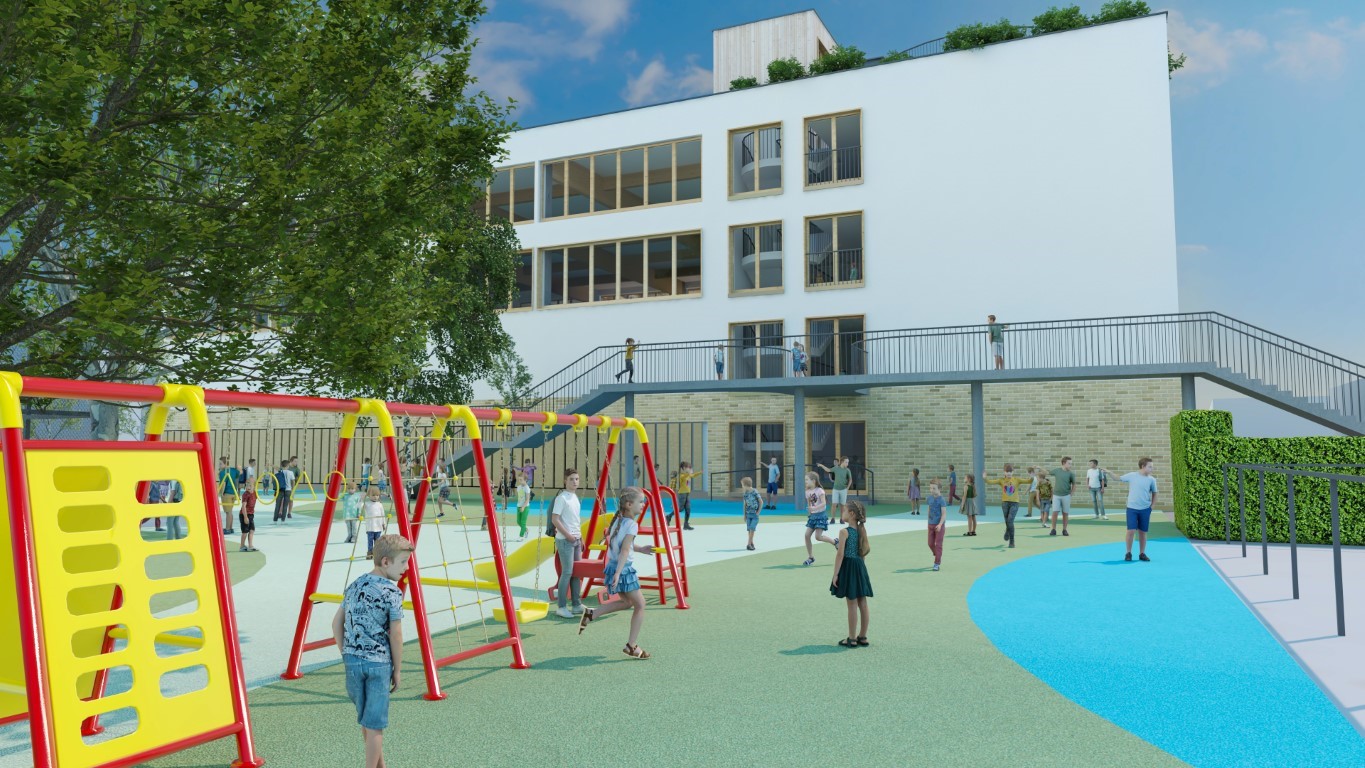

Nézet a sportudvar játszótéri része felől, szemben a tornatermi folyosóról az udvarra érkező lépcső
12/26

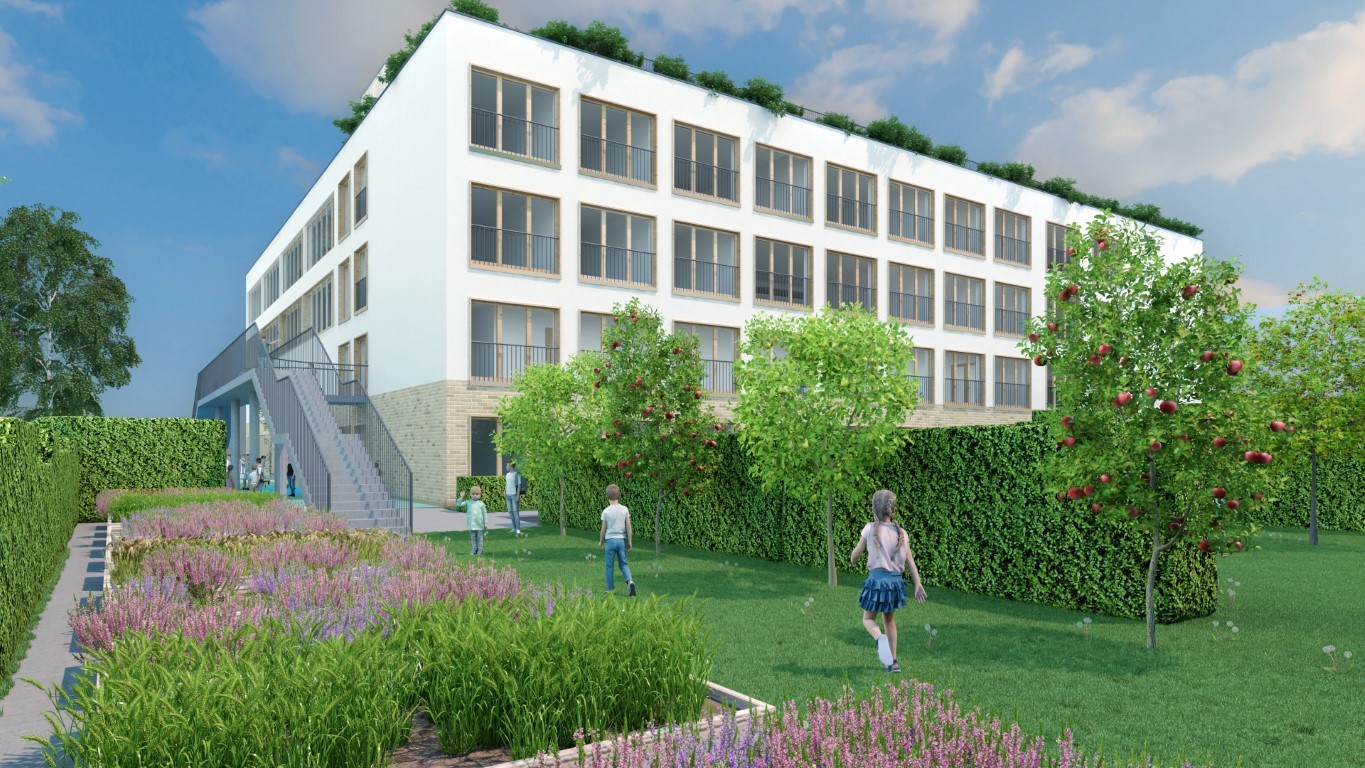

A ZEN-kert balra magaságyásokban zöldség és virágok, szemben a sövénnyel védett területen a beszélgető udvar
13/26

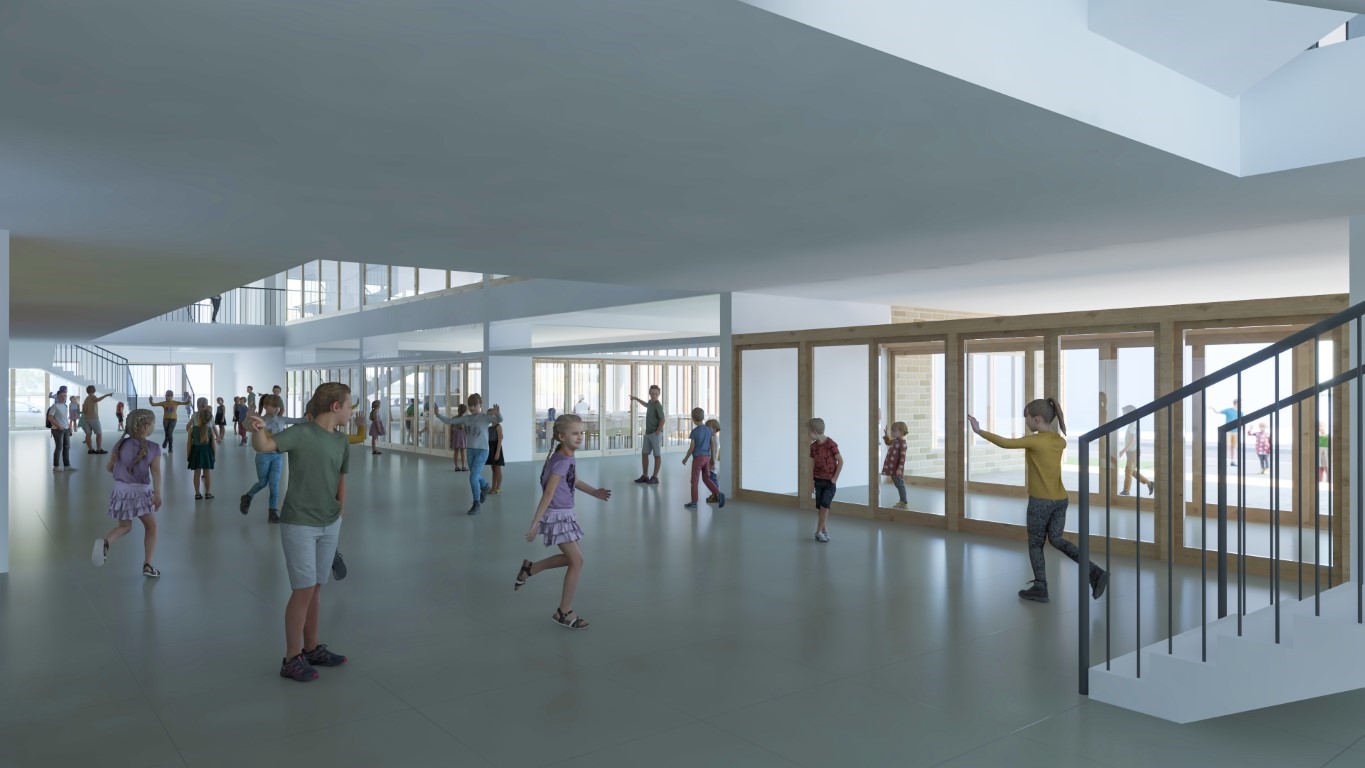

Földszint, aulatér. Jobbra a szélfogó, majd avárakozó terület és étterem
14/26

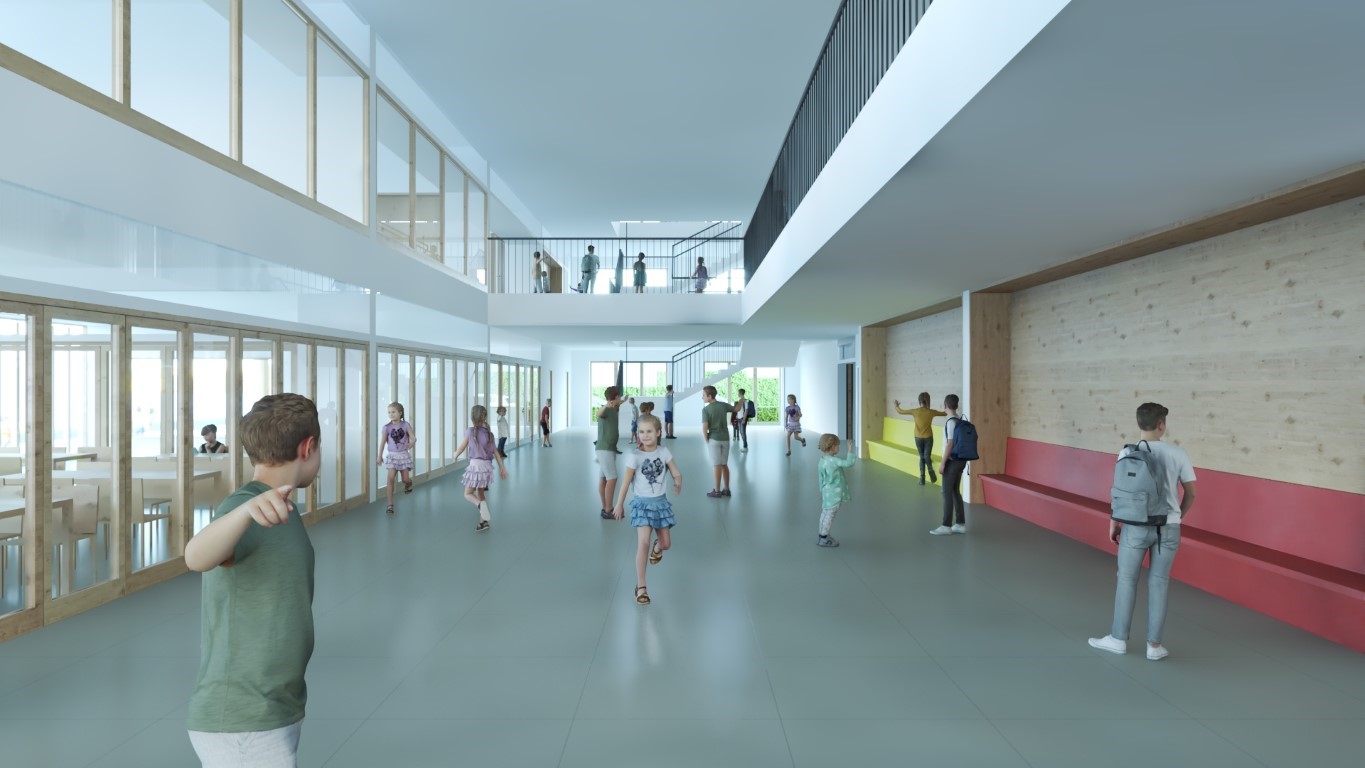

Az aula tere, nézet a másik irányból. Dupla légtér, jobbra a tornaterem megközelítését is biztosító galéria

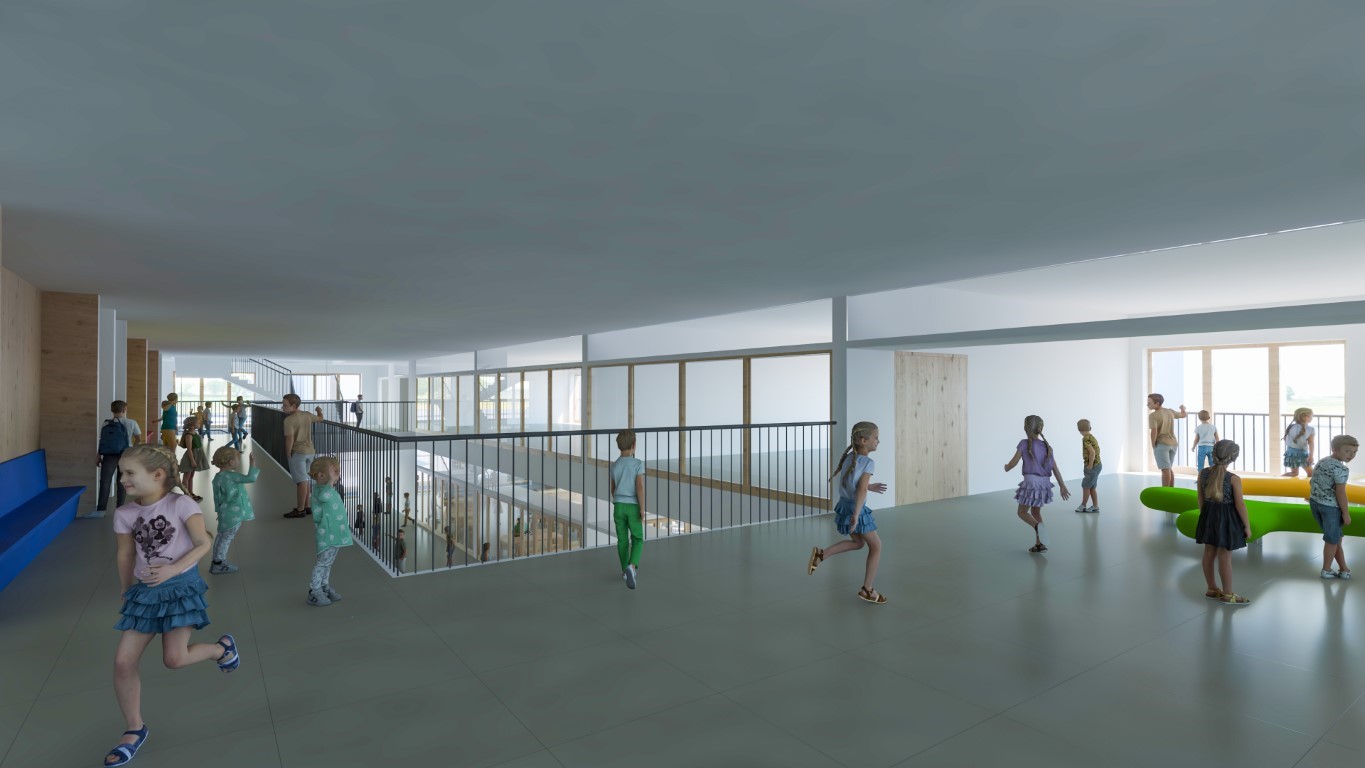

15/26
I. emelet az aula tere. Szemben jobbra a táncterem és előtere

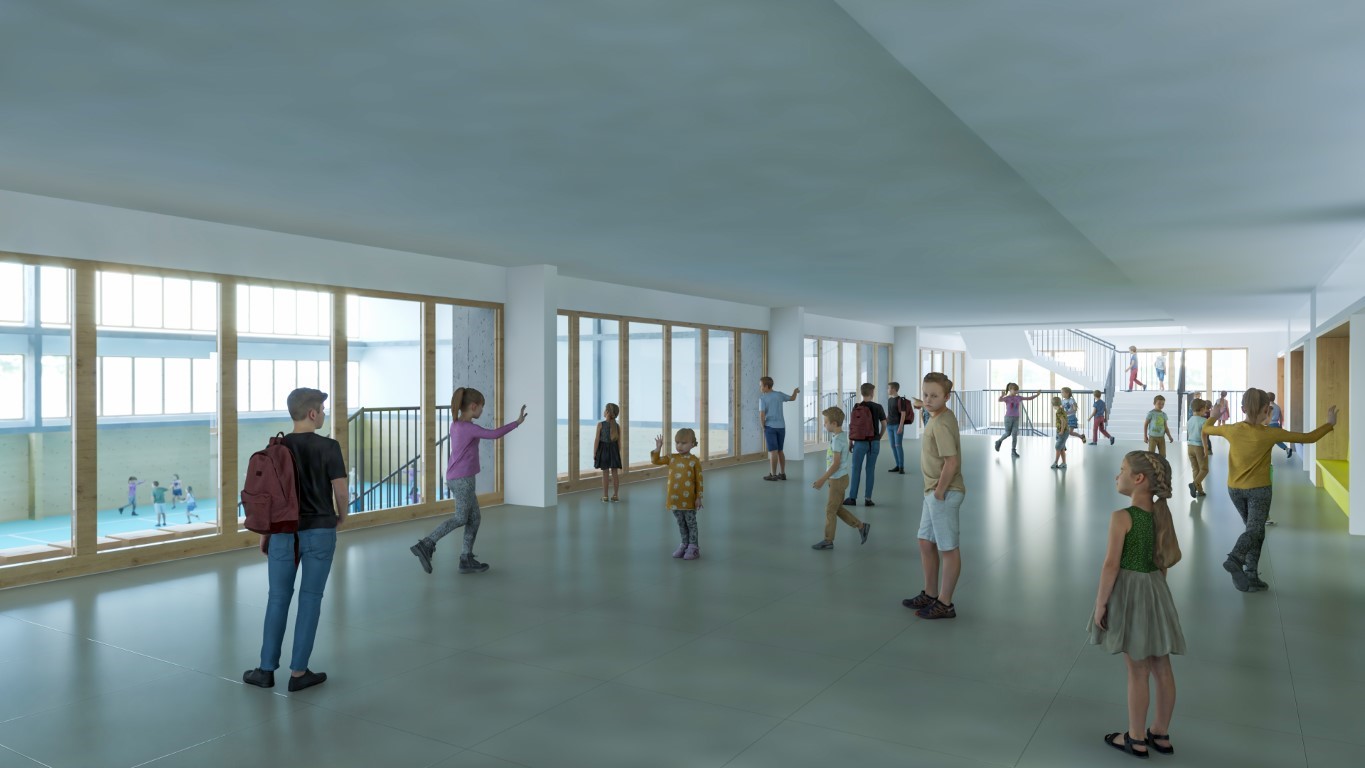

16/26
II. emeleti zsibongó. Balra az üvegfalon túl a tornaterem (a mobil lelátók innen is megközelíthetők), jobbra a tantermek.
17/26

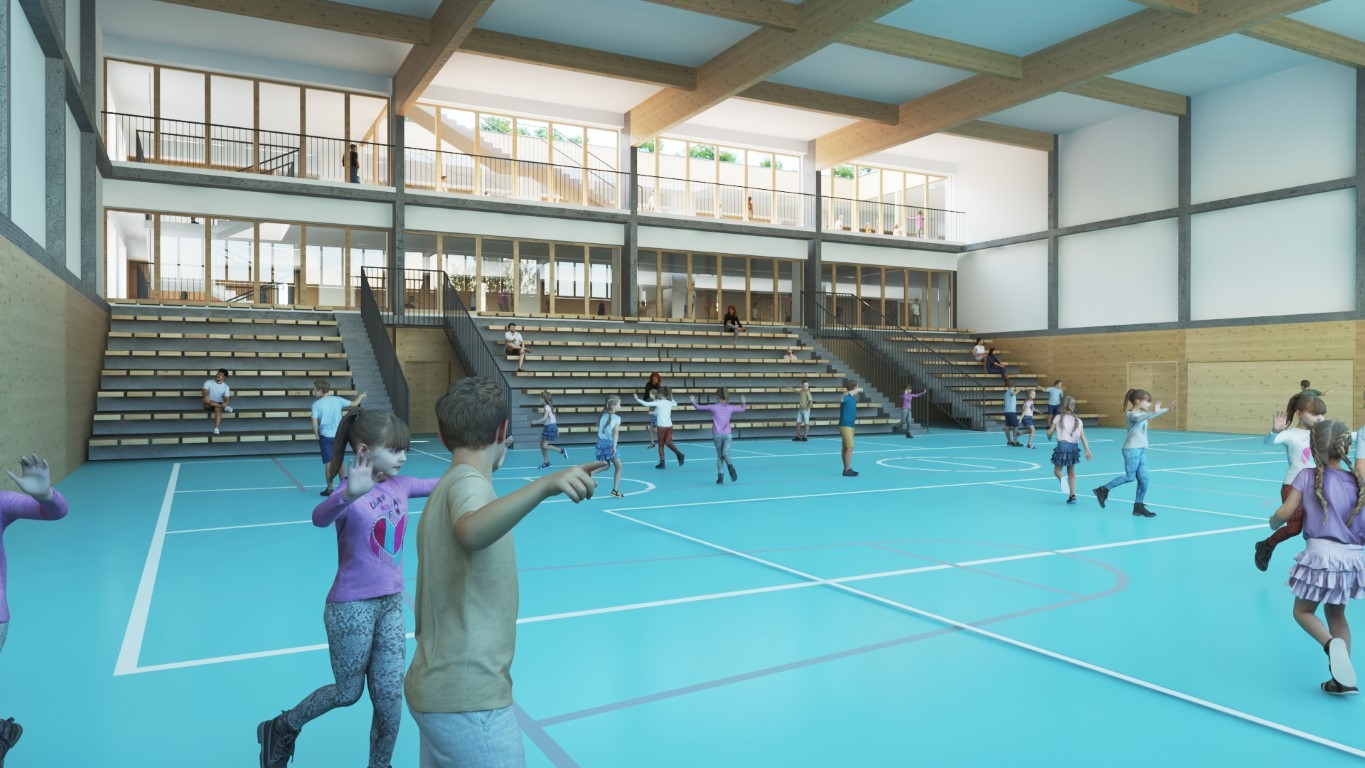

A tornaterem belső képe. Szemben a mobil lelátó

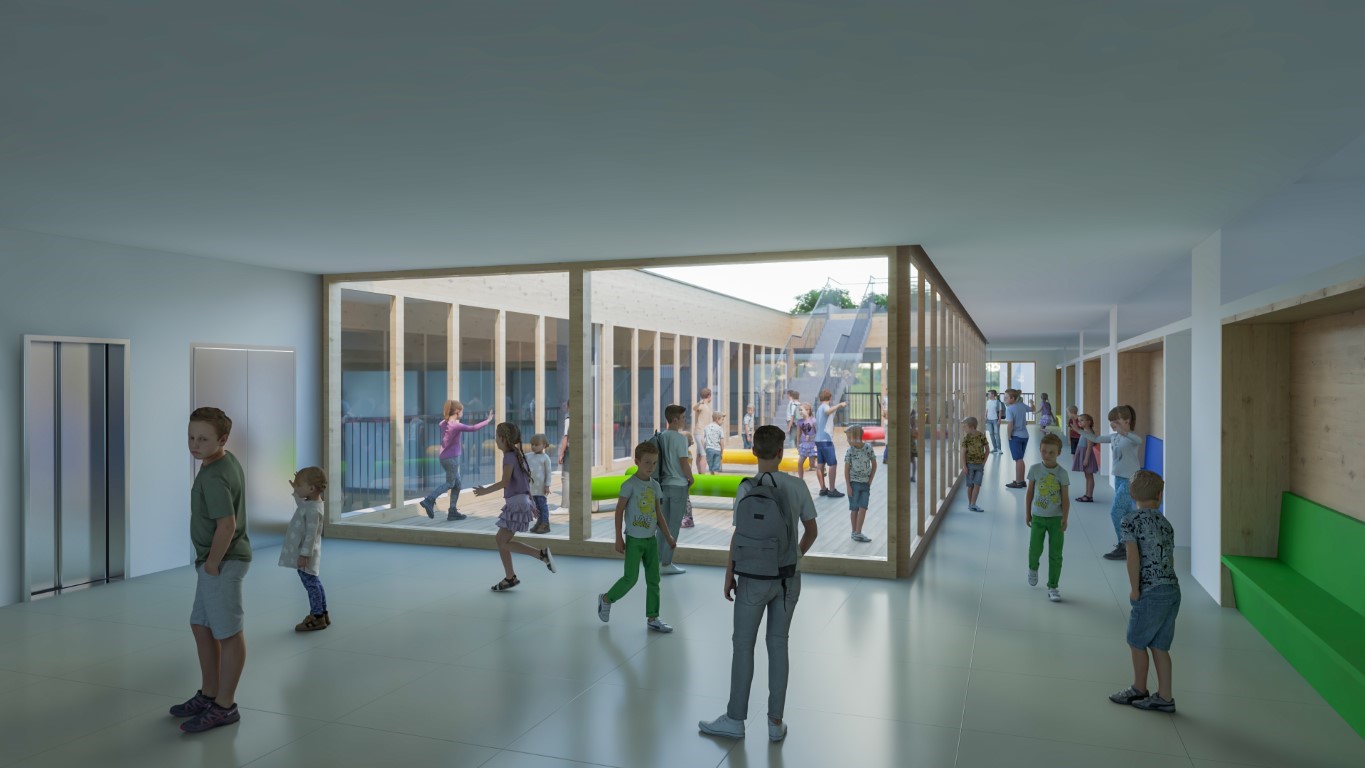

18/26
III. emeleti zsibongó. Szemben átrium, ahonnan feljuthatunk a tetőteraszra

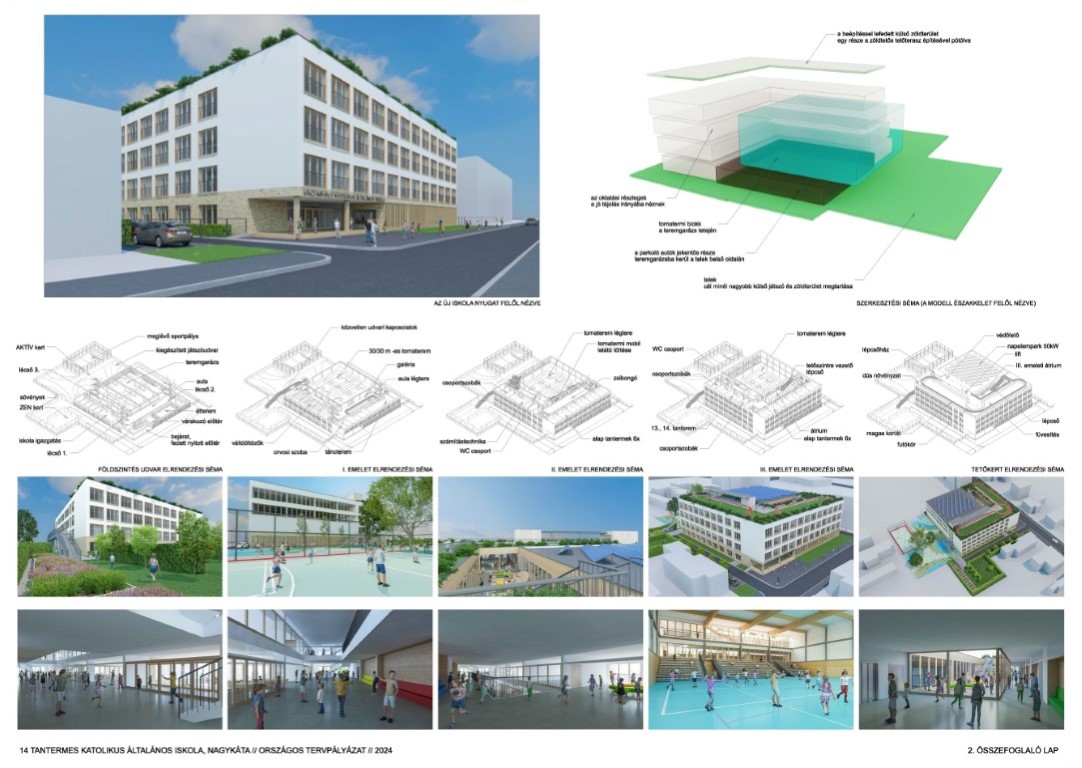

19/26
Összefoglaló tervlap > tervlap

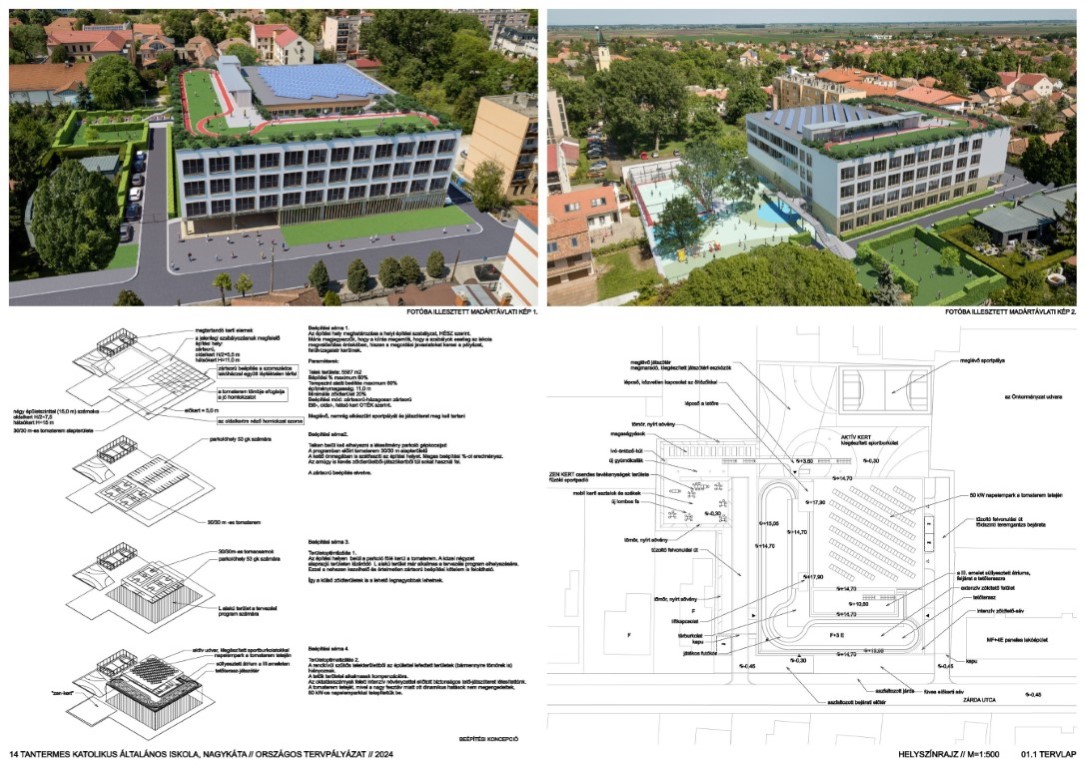

19/26

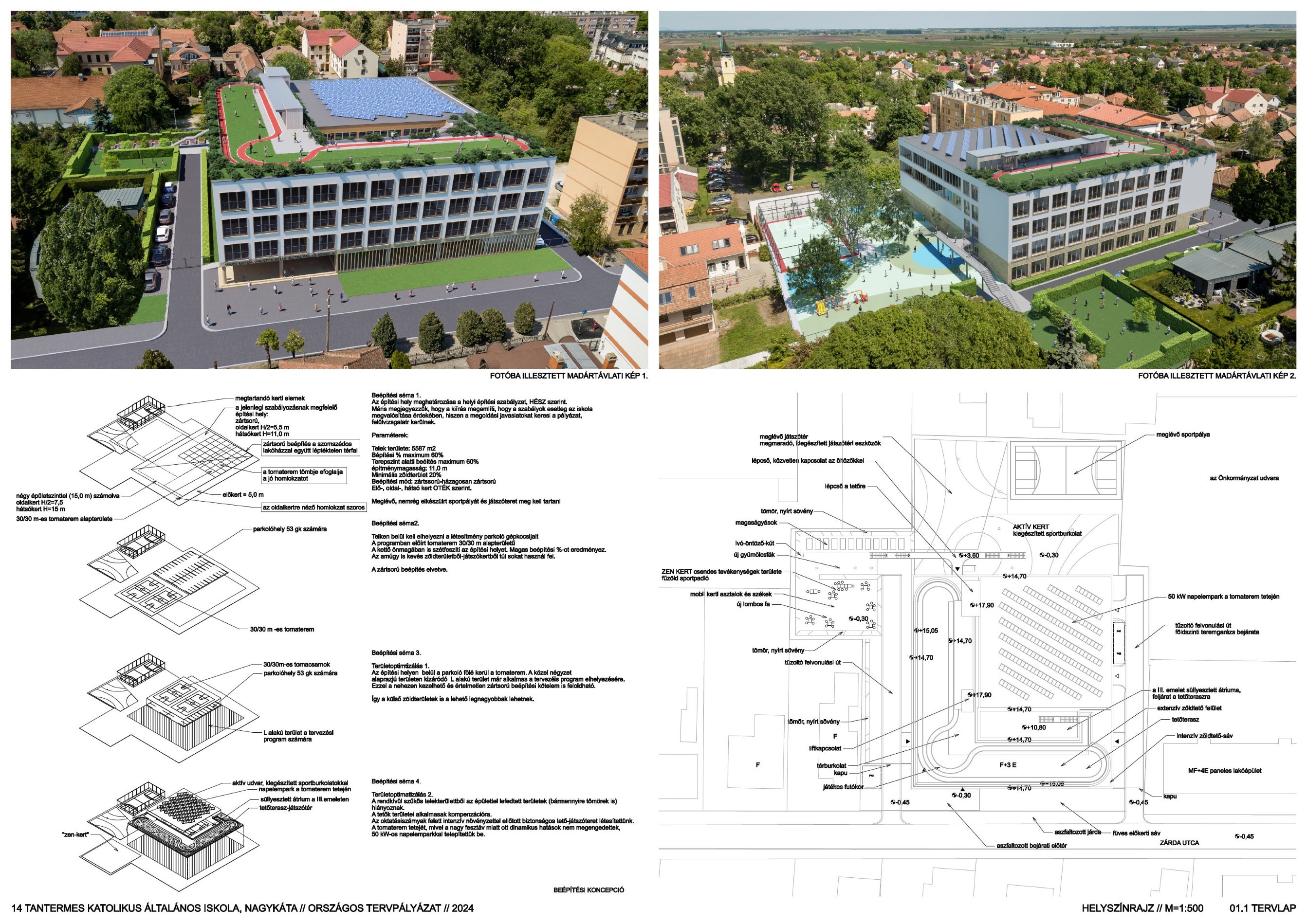

1. tervlap: Helyszínrajz és beépítési koncepció > tervlap

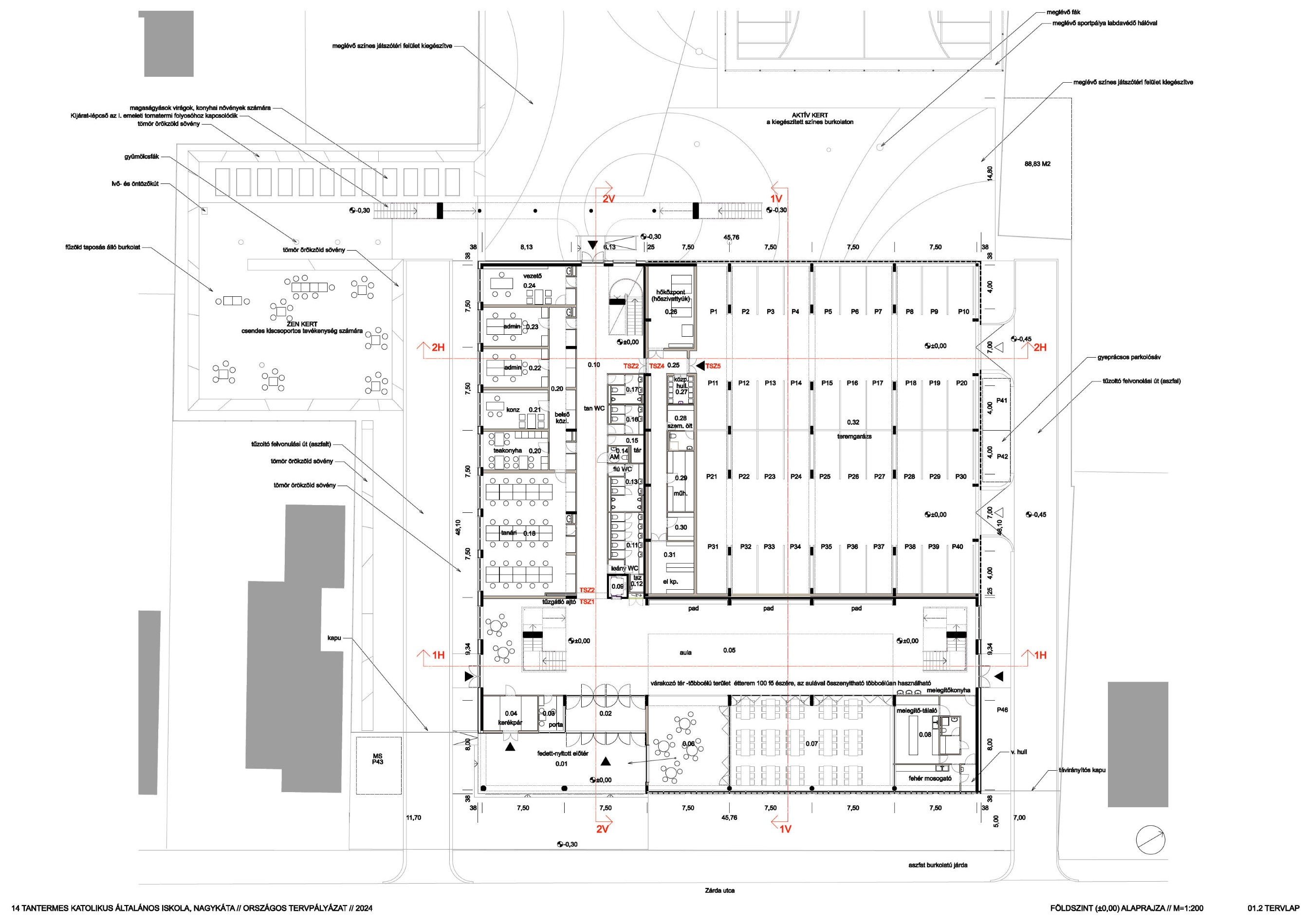

20/26
2. tervlap: Földszint (±0,00) alaprajza > tervlap
21/26

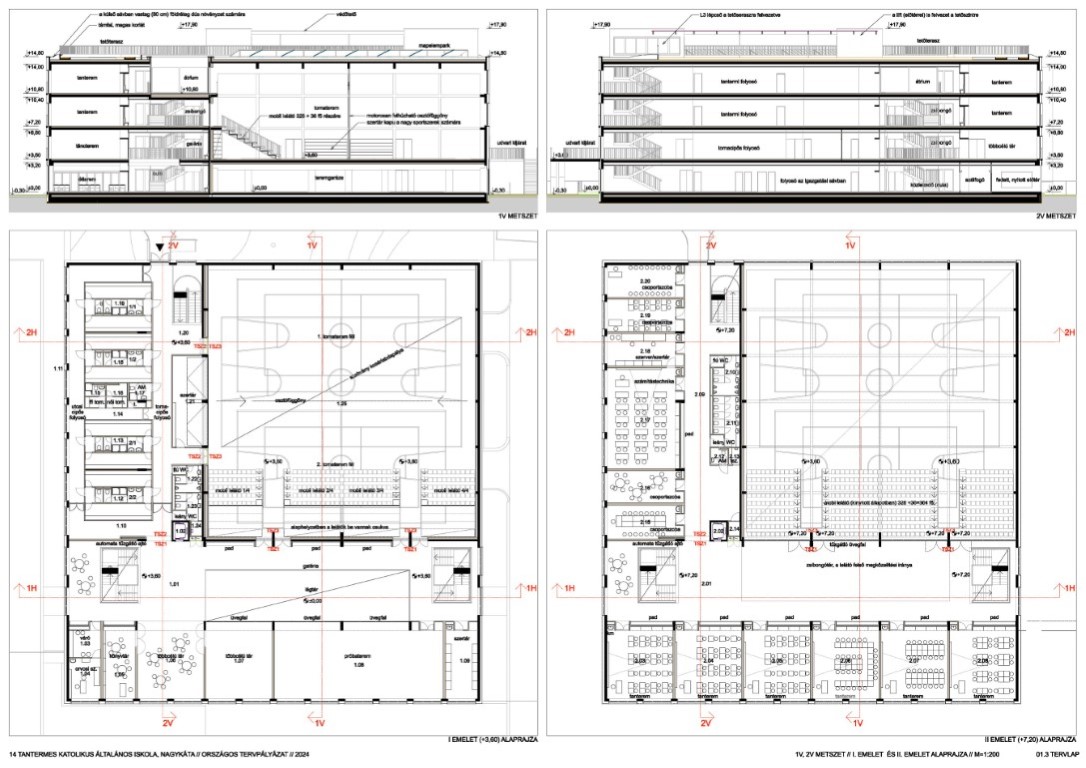

3. tervlap: I. emelet (+3,90), II. emelet (+7,60) alaprajza, 1V, 2V metszetek > tervlap

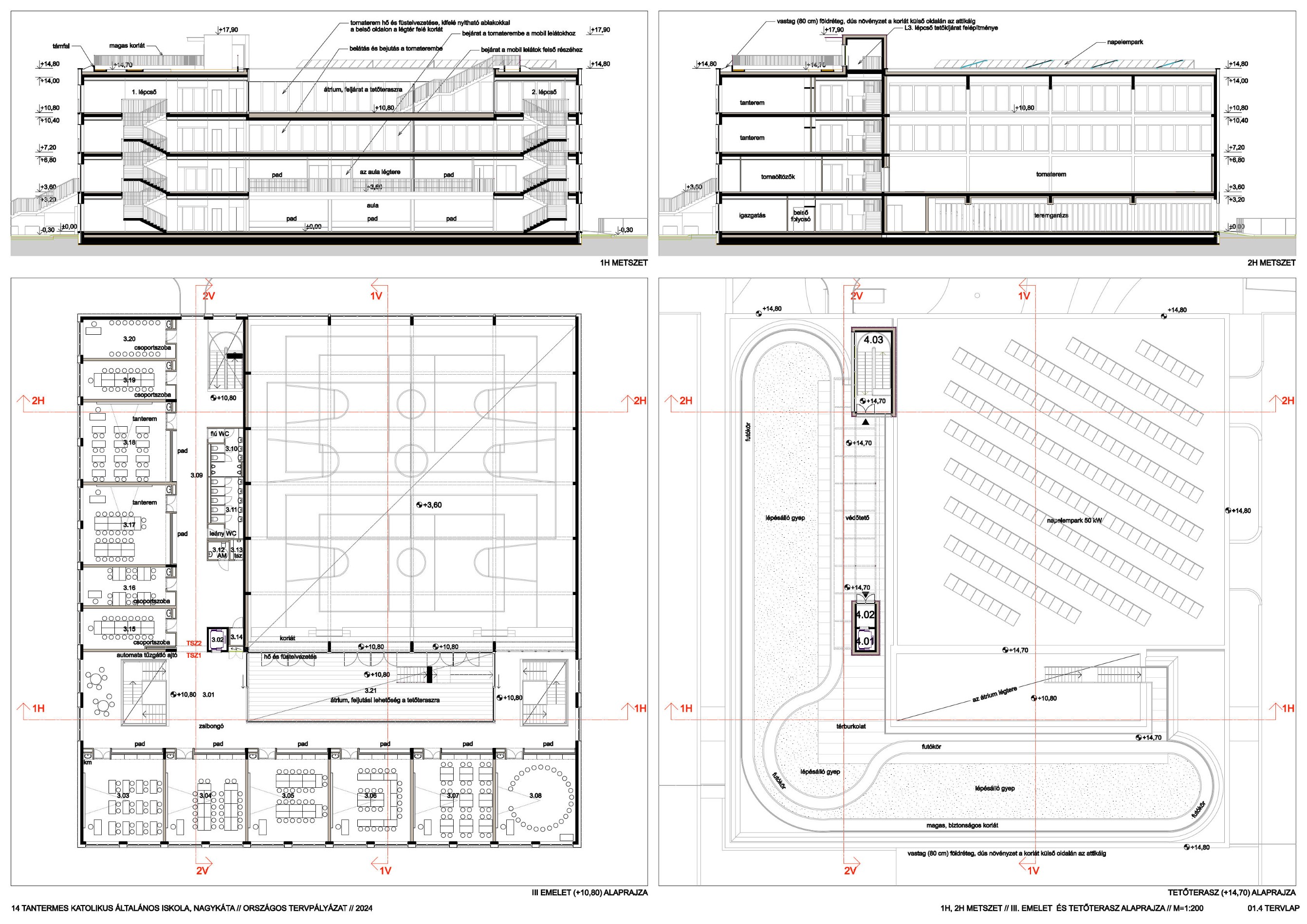

22/26

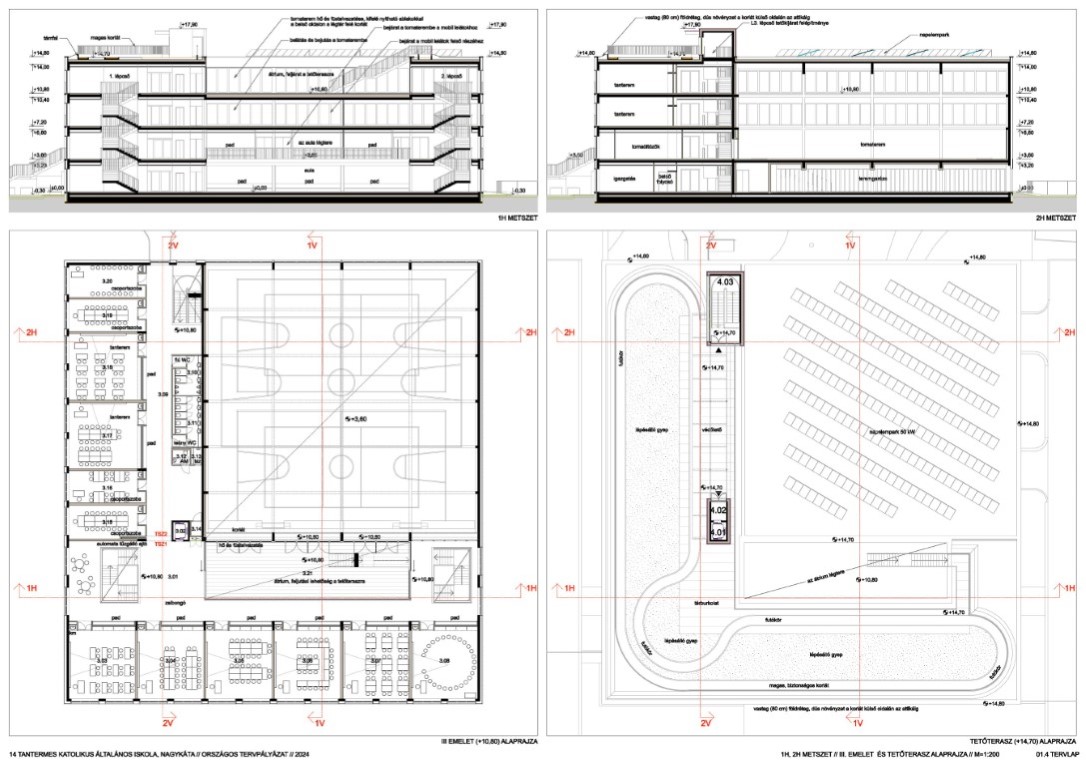

4. tervlap: III. emelet (+10,80) alaprajza, tetőterasz alaprajz, 1H, 2H metszetek > tervlap
23/26

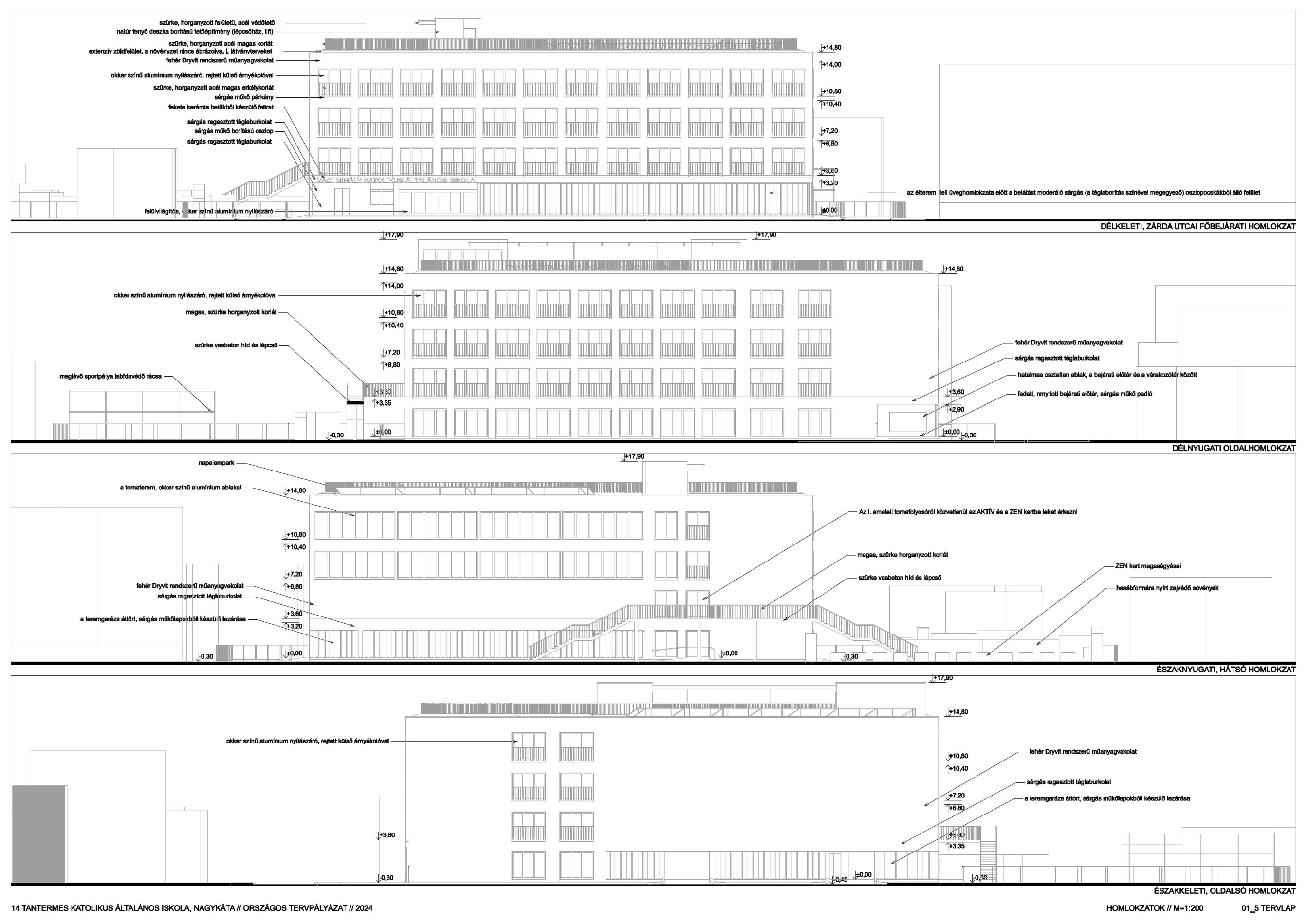

5. tervlap: Homlokzatok> tervlap

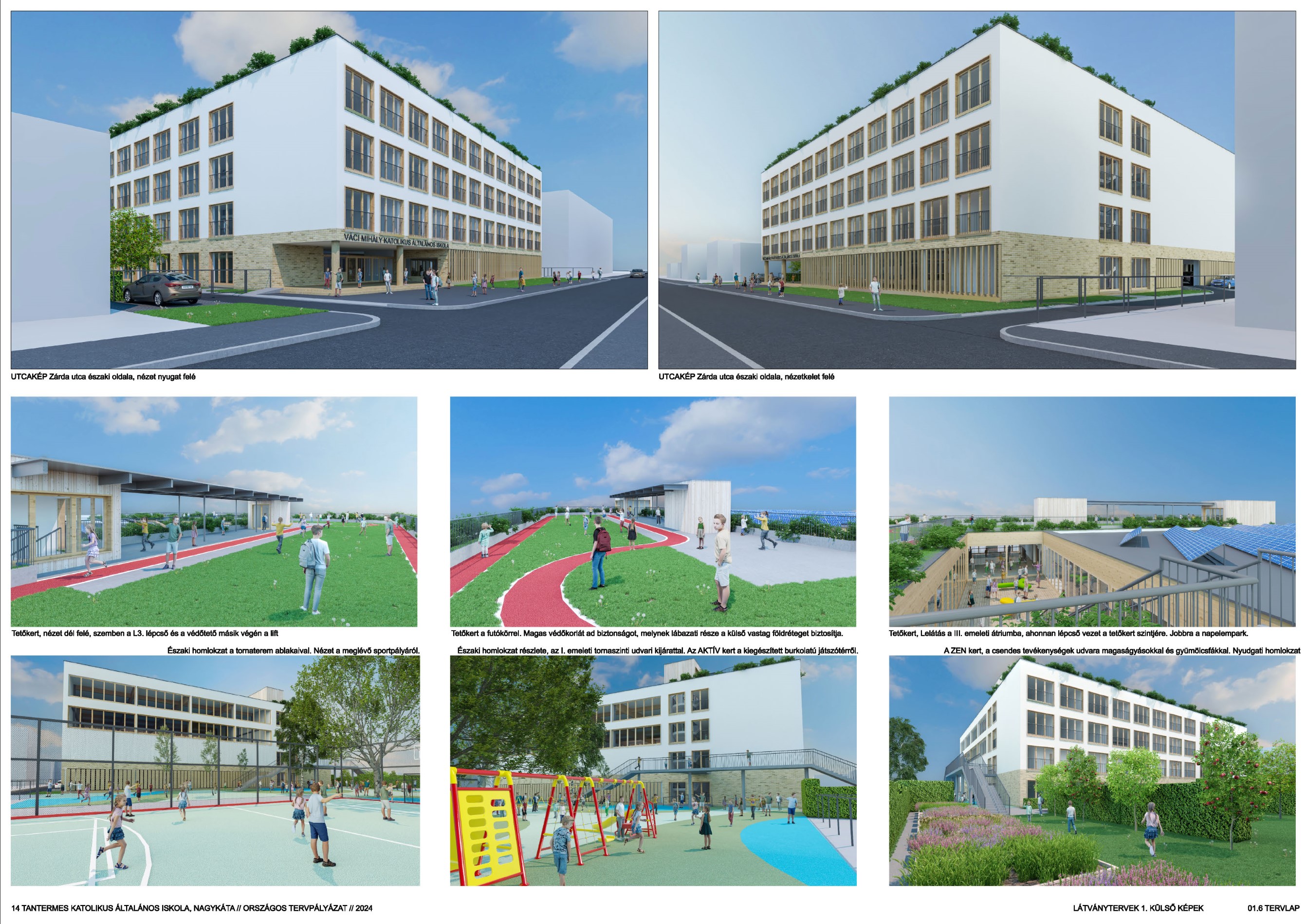

24/26

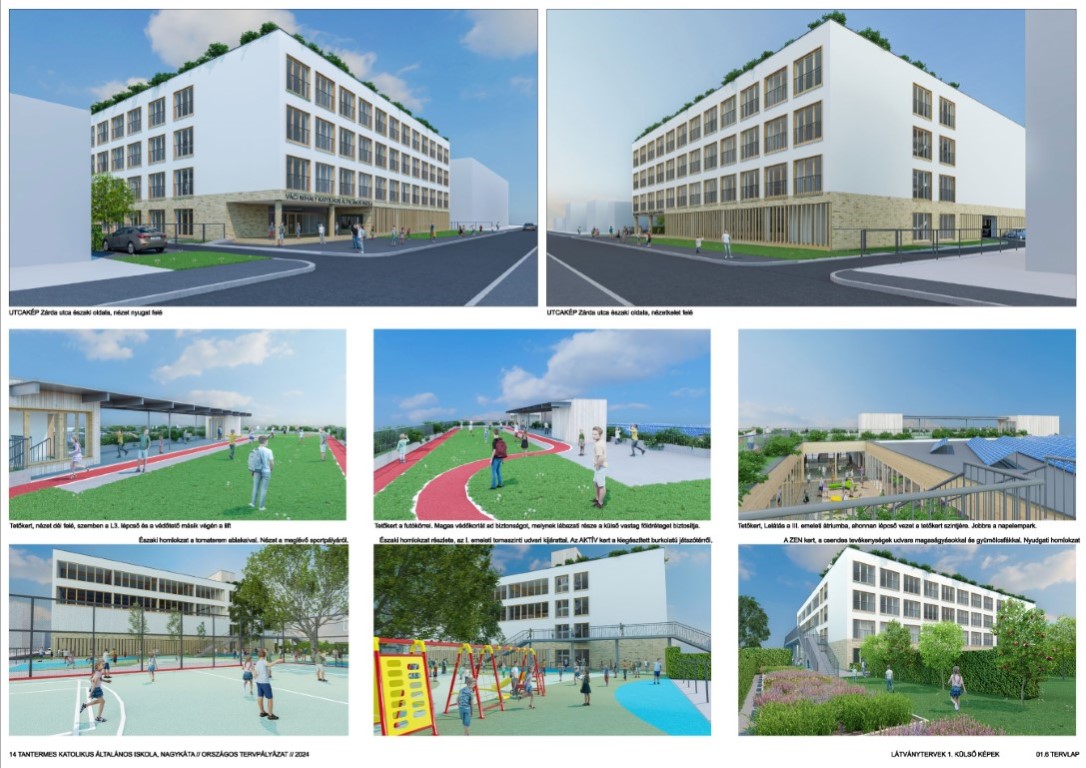

6. tervlap: Külső látványok> tervlap
25/26

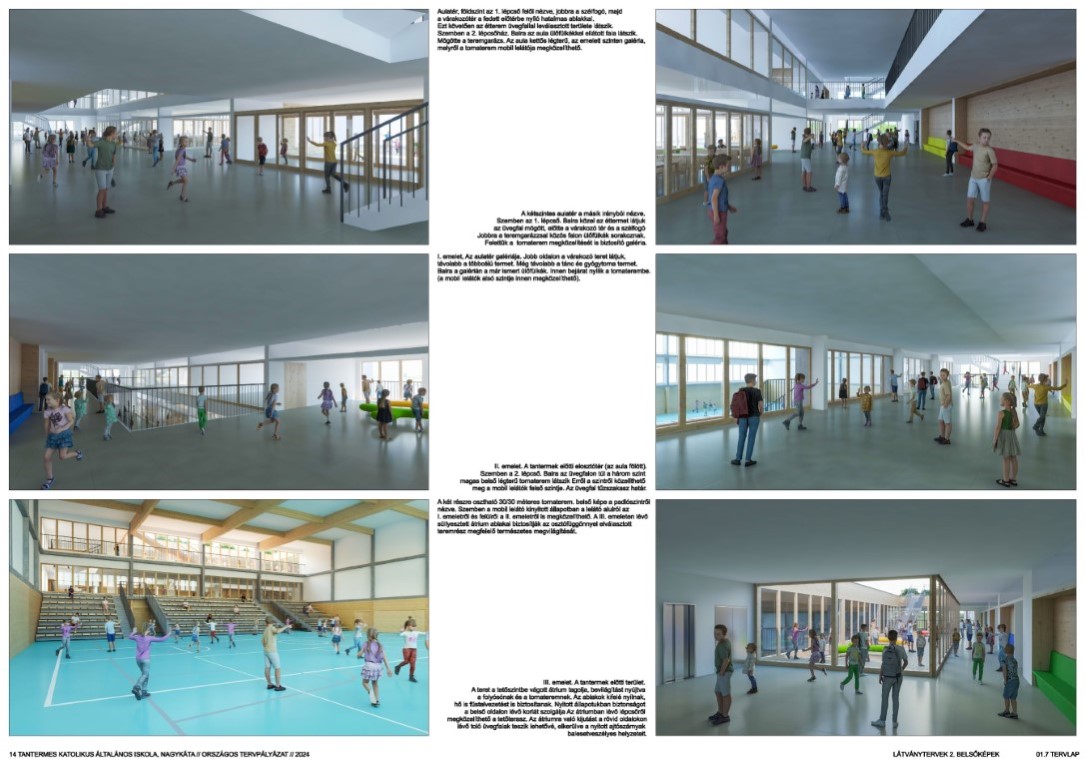

7. tervlap: Belső látványok> tervlap


Pályázati tervünk Nagykáta (Budapest közeli kisváros) központjába építendő 14 tantermes általános iskola, mely a közelmúltban leégett iskola telkére kerül. A telek azonban iskola létesítése számára kicsi, ezért az építtető a szomszédos terület megvásárlásával bővítette az építési helyszínt. Ezzel együtt is szűkös a terület. A program elhelyezését tovább nehezítette, hogy telken belül kellett biztosítani a szükséges parkolókat. Pincét a magas talajvíz miatt nem építhettünk. A program fontos eleme a két részre osztható, igen nagy, 30/30 méter alapterületű tornaterem. Beépítési javaslatunban, prioritásként kezelve a minél kisebb helyfoglalást, a földszinten elhelyezett parkolók fölé, az I. emeletre vittük a tornatermet (és a hozzátartozó szintén nme kis helyigényű öltözőket, szertárakat). A program további elemeit, a közel négyzet alakú épületömeg (melynek egyik sarkához csatlakozik a tornaterem) kiaódó L alakú részébe rendeztük, négy szintben. Igyekeztünk változatos tereket létrehozni. Az épület által elfoglalt terület egy részét a tetőn kialakított tetőterasszal "visszadtuk". A külső területet (játszóudvart) két területre tagoltuk, mely igazodik a szomszédság viszonyaihoz is. Az AKTÍV- kertben a sportpálya és játszótér, a ZEN-kertben pedig csendes tevékenységek és egy kis ültetvény kap helyet. Az ikolsa külsejét kifejezetten konzervatívra alakítottuk. Ezzel egyfajta nyugalmas illeszkedést szerettünk volna elérni.
Tervünkben intenzíven felhasználtuk > budaörsi 24 tantermes általános iskola és a pár hónappal korábban készített >Szigetszentmiklós 18 tantermes református általános iskola tervpályázata tervezési és használatbbani tapasztalatait.

> A pályázat műleírása

2024. Országos tervpályázat. Tervezők: építész: Dobai János DLA, látvány: Lamm Péter
