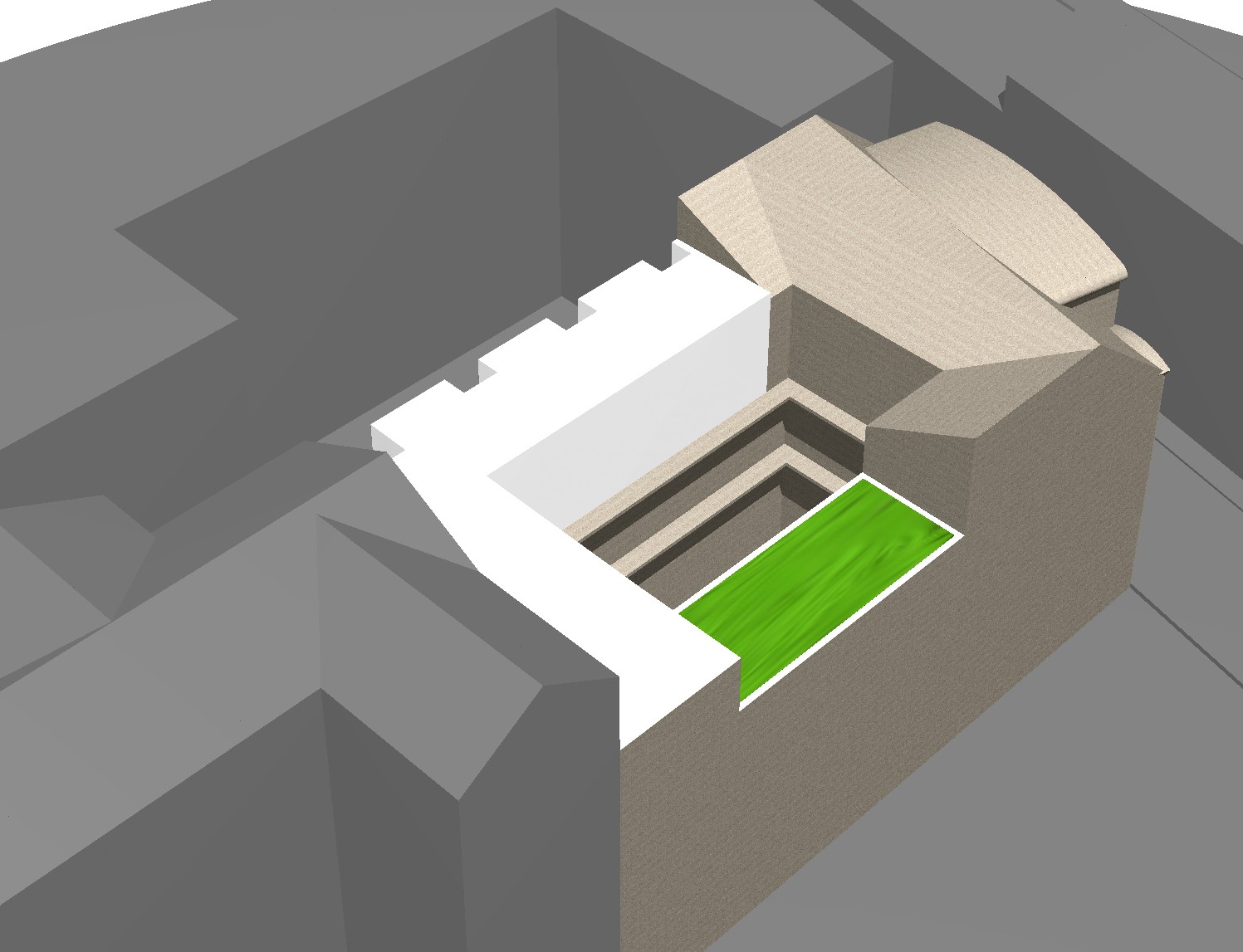

Tömegvázlat, nézet az udvar és a Passzázsház felé
2/7

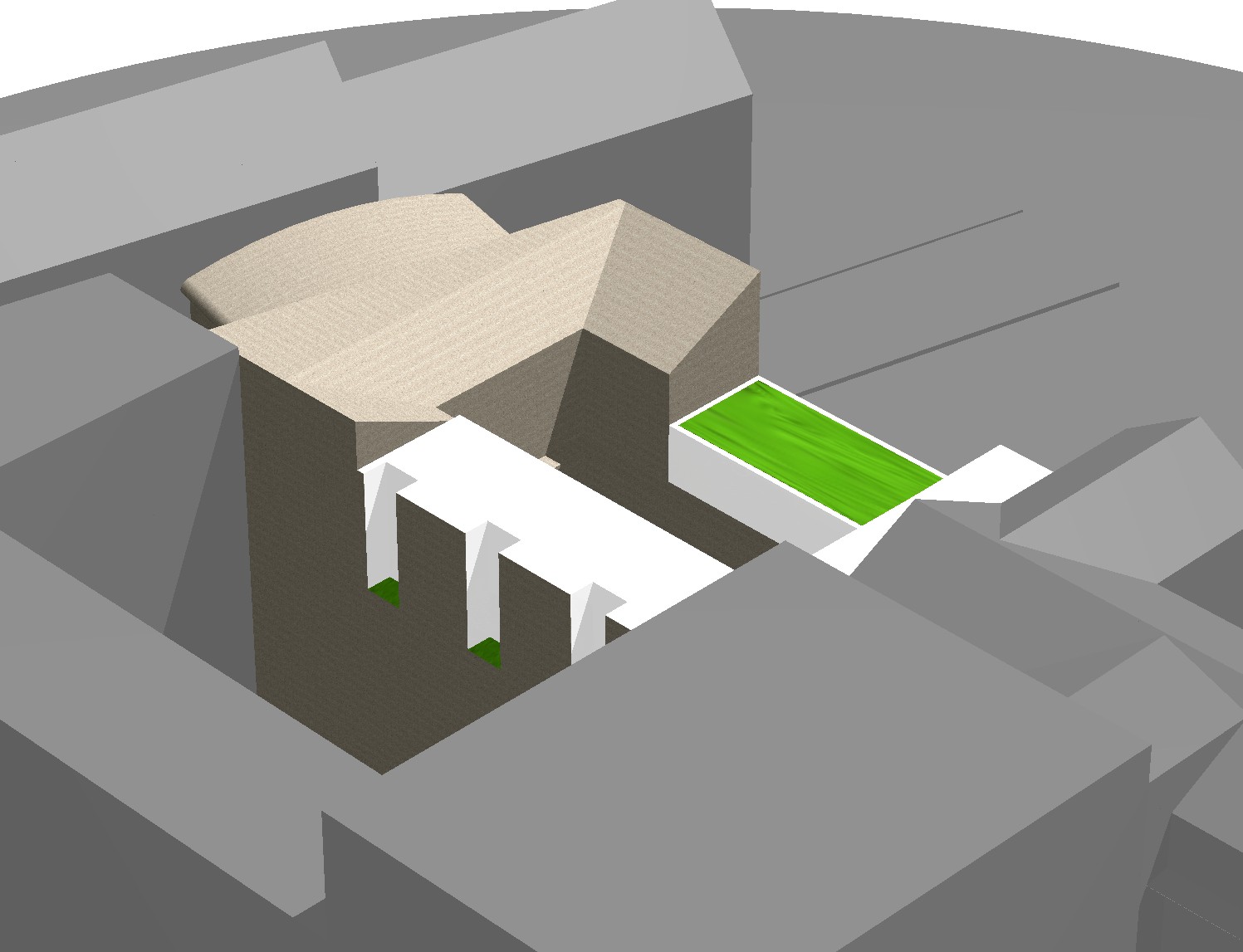

Tömegvázlat, nézet Passzázsház felől, a tűzfalba nútolt ablakokkal
3/7

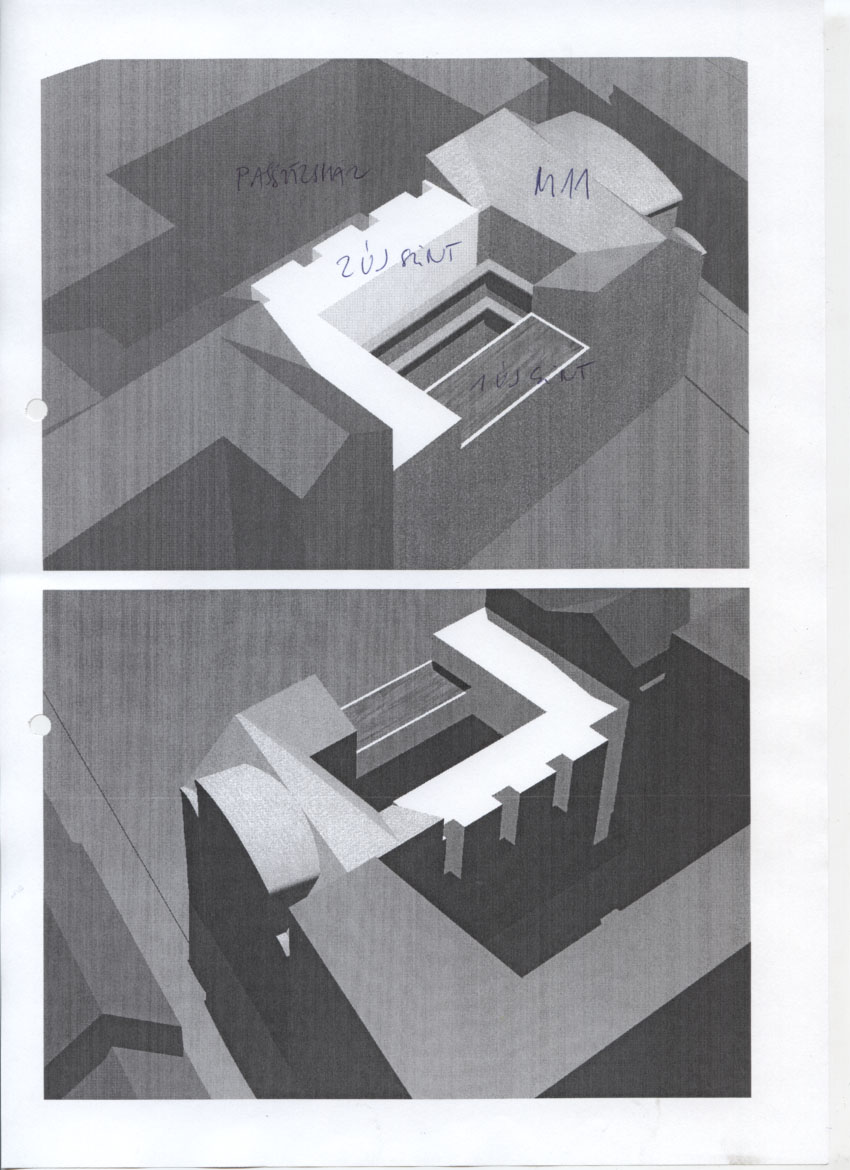

Magyarázó ábra 1.
4/7

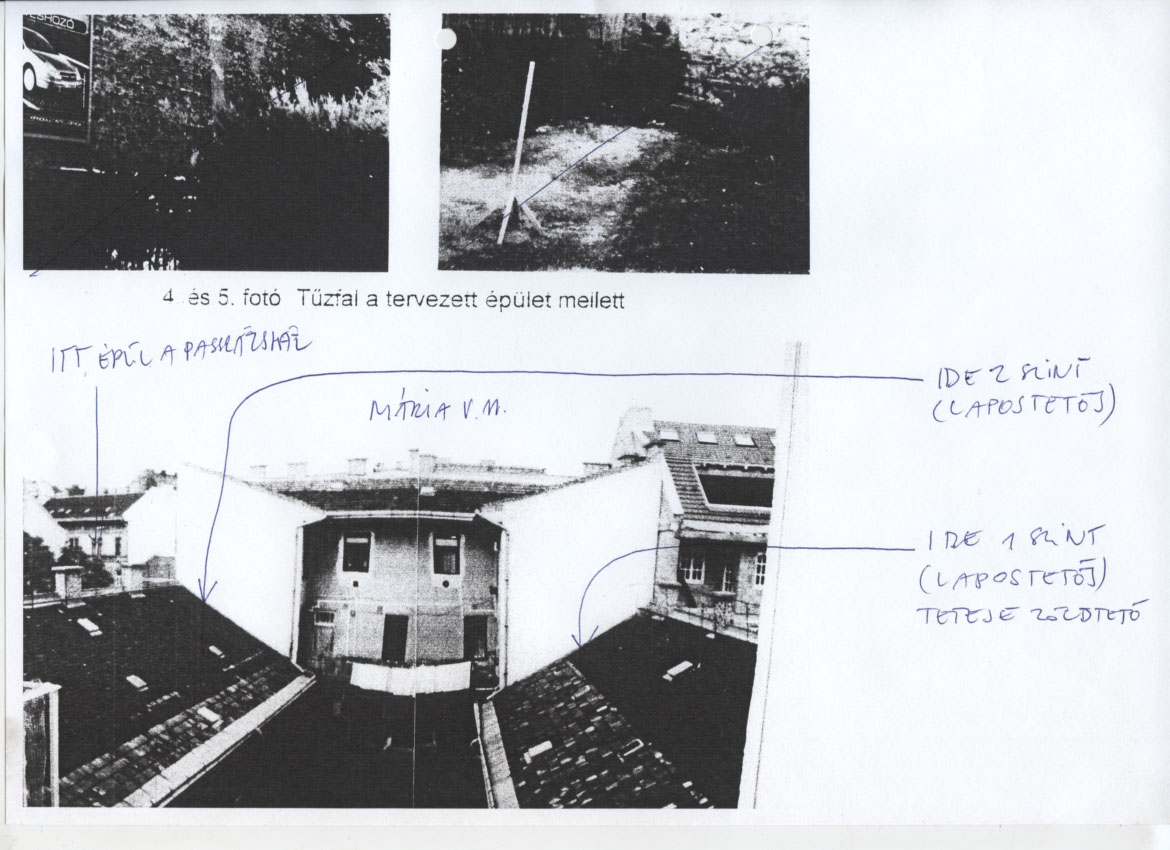

Magyarázó ábra 2.
5/7

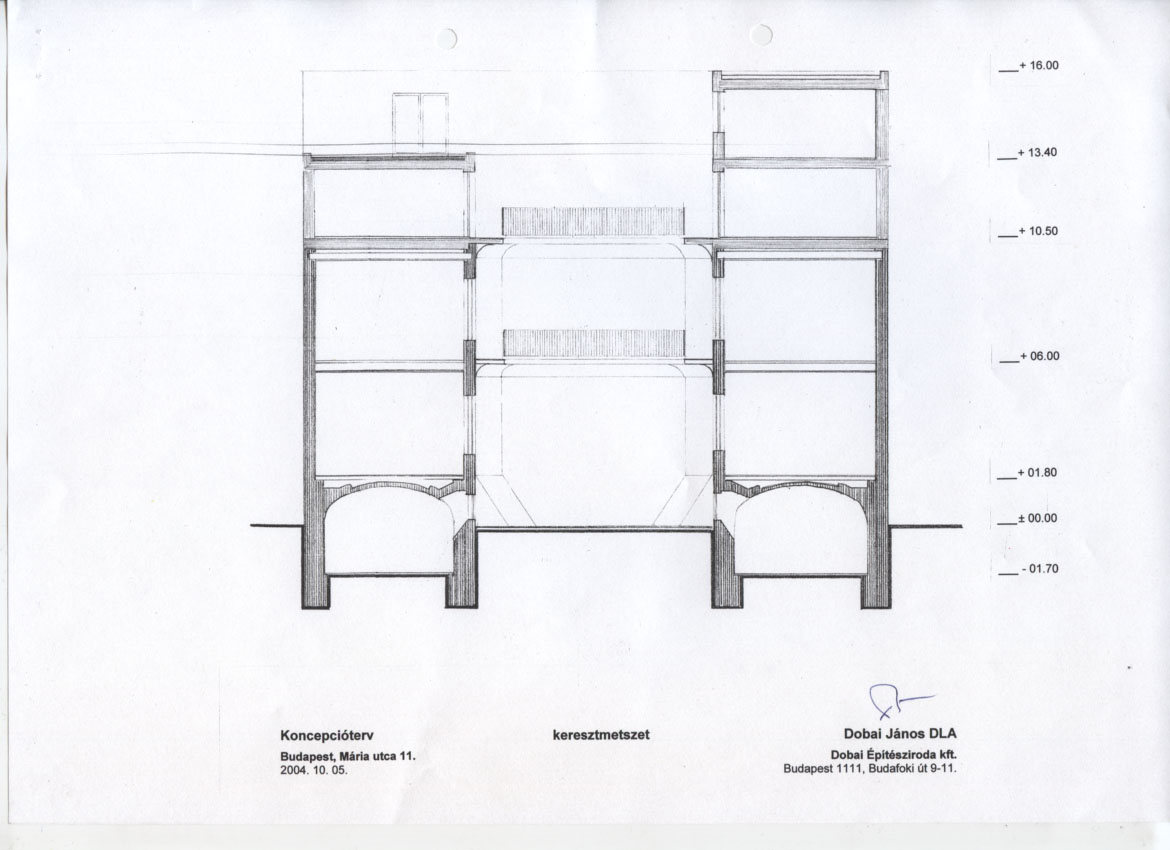

Metszet
6/7

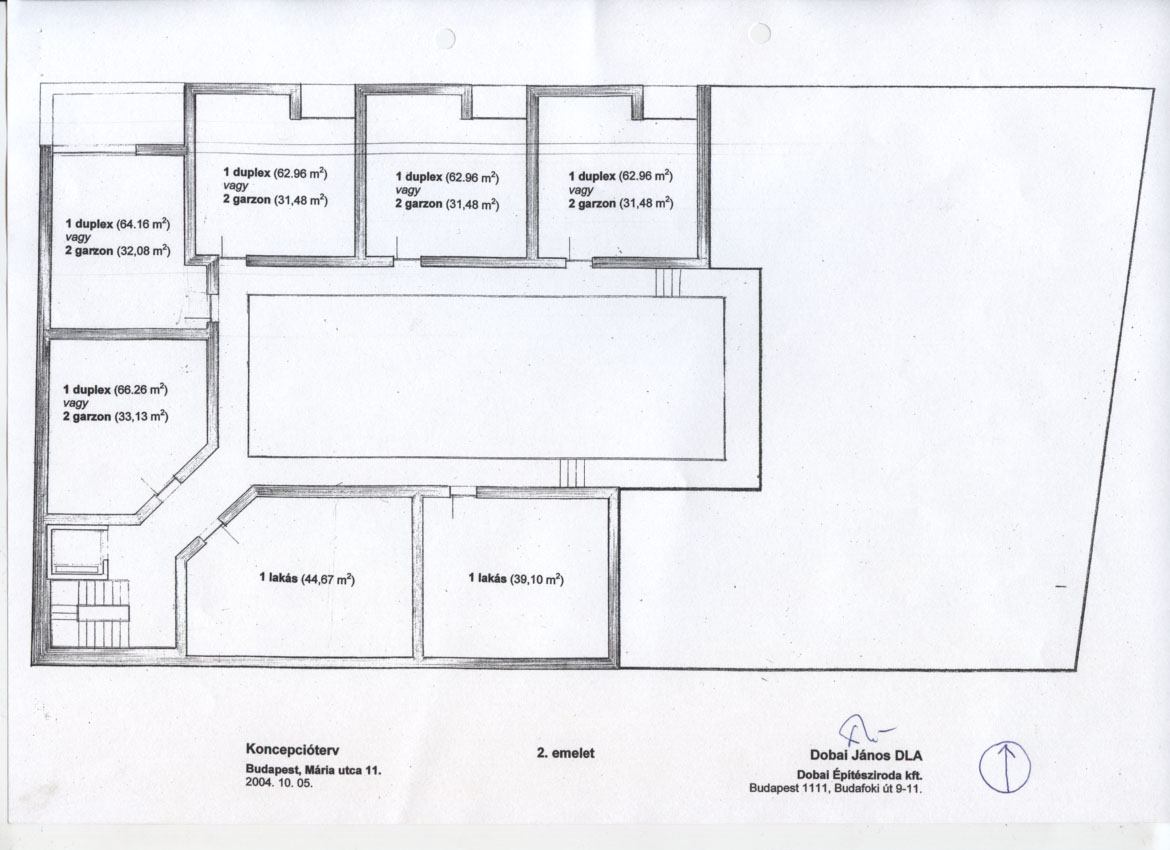

A ráépítés alsó szintjénekalaprajza
7/7

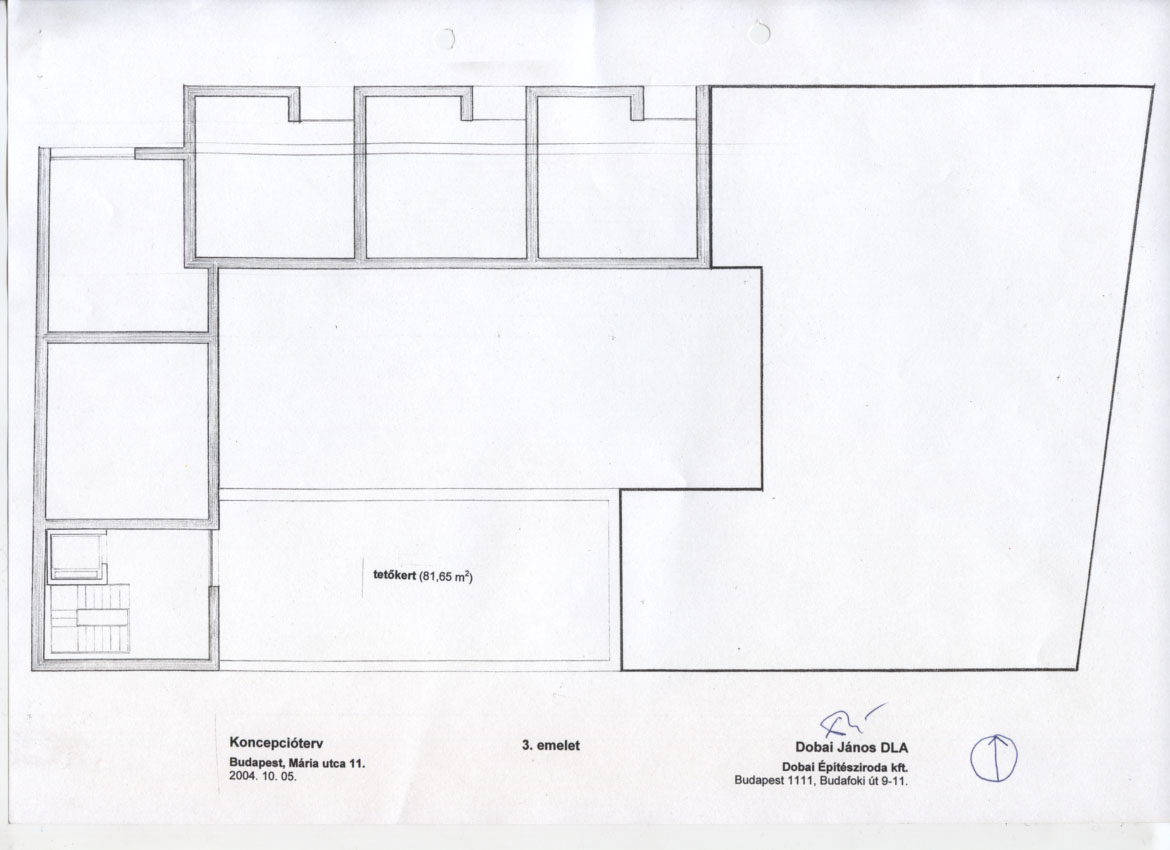

A ráépítés felső szintjének alaprajza
❮
❯
A
> Passzázsház építése közben érkezett megkeresés a másik szomszédos épület lakóközösségétől, az épület tetőtérbeépítésével kapcsolatban. A kétemeletes épület (mely a 1860-es években épült, de az utcai oldalán a 1910-es években szecessziós ízű átépítést kapott) fő szerkezeti hibátlanok, de a látható részei eléggé lepusztúltak. Az udvari traktus nagyon szerény szoba-konyhás lakásokat tartalmaz. A javaslat a tetőtérbeépítés helyett (kihasználva a meglévő szerkezet adta lehetőséget) részben egy-, részben kétszintes emeletráépítés lett. Lakások meközelítése az átépítendő és lifttel kibővítendő hátsó lépcsőházról biztosított. (Az utcai traktusban lévő főlépcső lakásokkal "ledugózott", onnan a bővítés nem volt kapcsolható). A Passzázsház felé néző udvari traktus kétszintes. Itt -kihasználva a Passzázsház alaprajzából következő udvari helyzetet (azaz a tűzfal tartósan szabad térrel határos) a tűzfali szbaályok betartása mellett- mód volt a tűzfalat homlokzatosítani, kétszintes "nútszerűen" kialakított nyitott "világítóudvarokkal". Az udvar hátsó traktusának egyik lakása is hasonló, de itt a meglévő világítóudvar lenne "meghosszabbítva". Ez a kialakítás a Passzázsház felöl is kedvező, mert a tagolatlan tűzfalat (igaz két szinttel magasabb lenne) tagolja. A másik udvari oldalon csak egy szintes a ráépítés, a csatlakozó szomszéd ház szűk udvara miatt. A lapostetőt zöldtetőként építenénk meg.
2004. Vázlatterv. Építész: Dobai János DLA. Megbízó: lakóközösség.
