International School of Budapest, Budapest, XII. Költő utca, II. változat (No. 120/2)

❮ No. 119

lista

No. 121 ❯
1/16

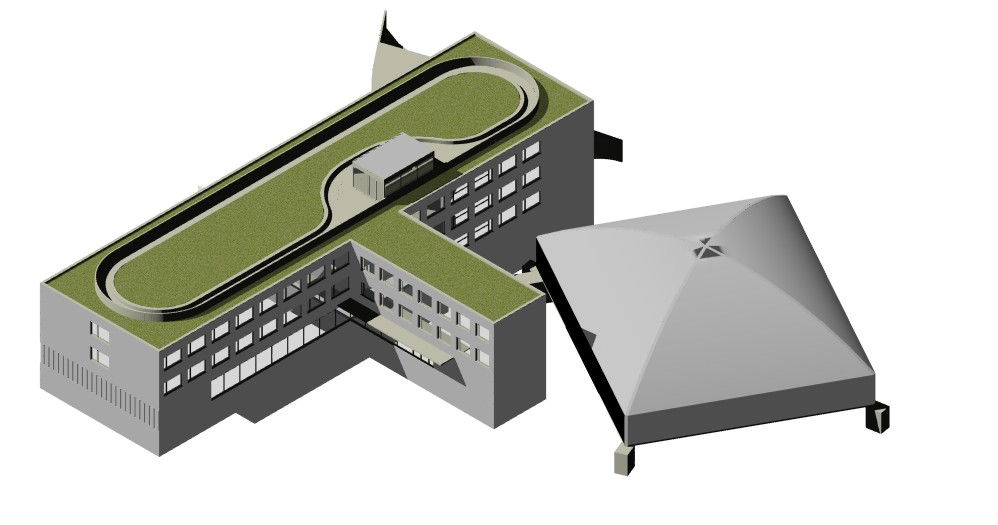

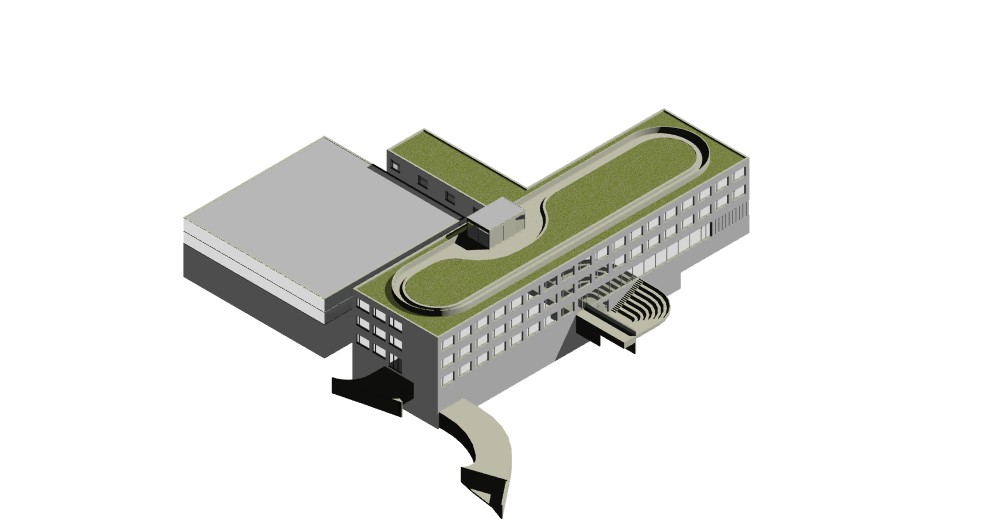

II. változat, tömegvázlat teniszsátorral 1.
2/16
II. változat, tömegvázlat teniszsátorral 2.
3/16

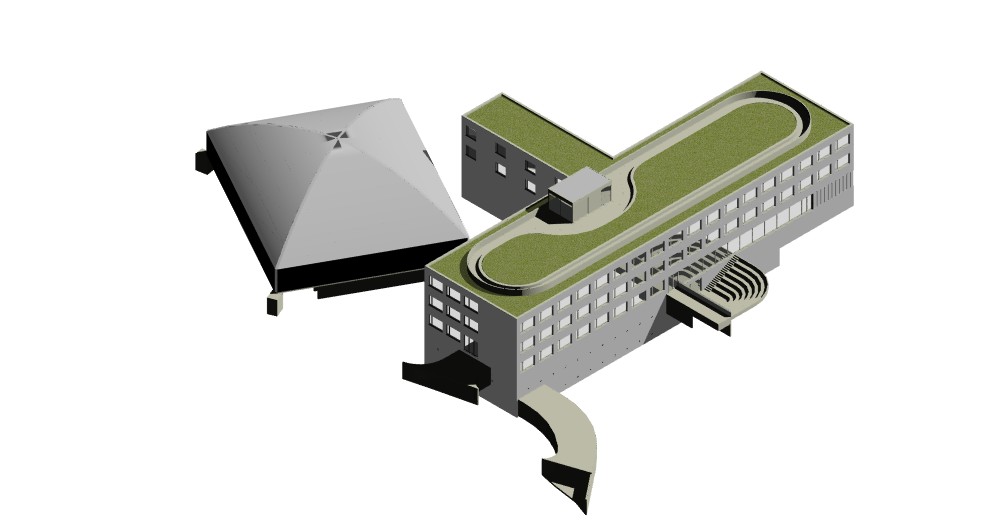

II. változat, tömegvázlat épített tornateremmel 1.
4/16

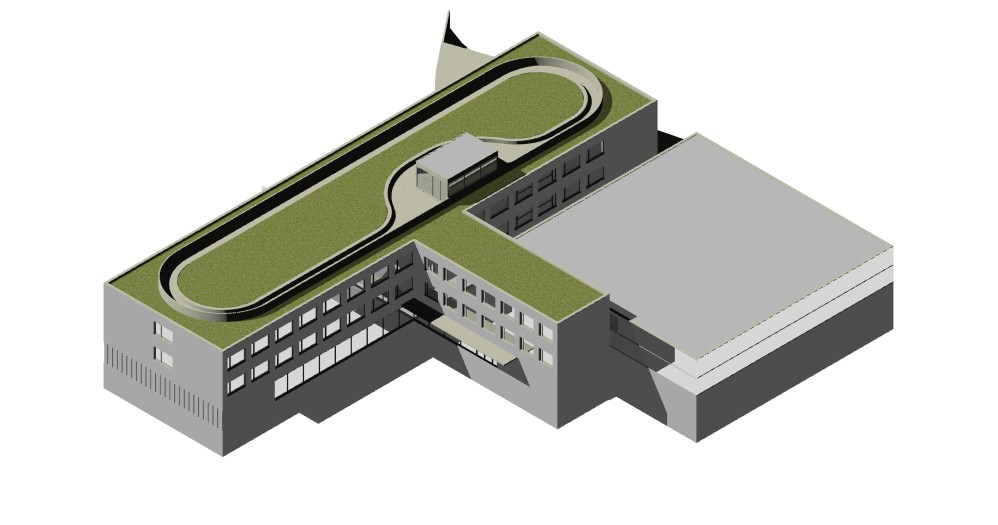

II. változat, tömegvázlat épített tornateremmel 1.
5/16

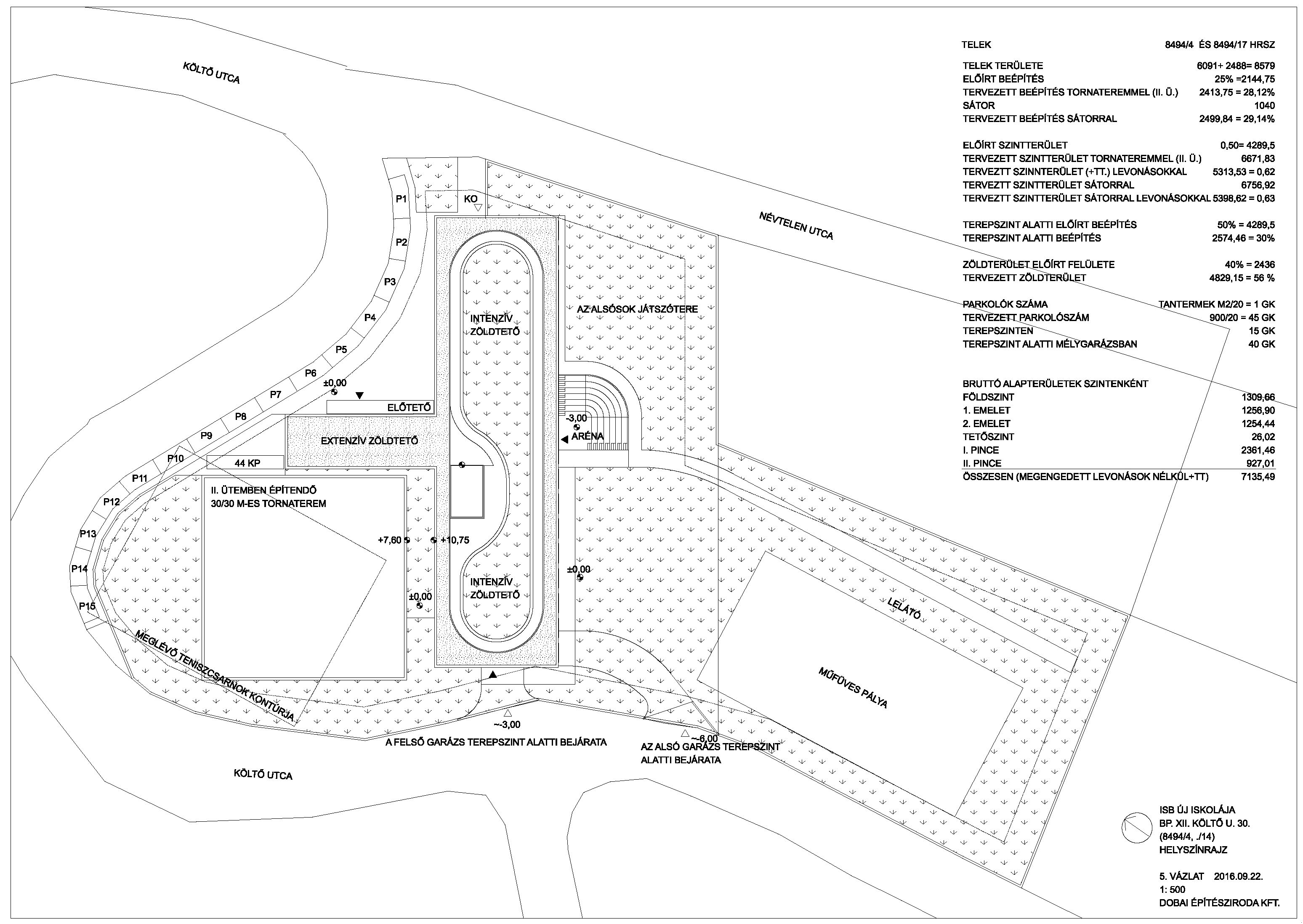

II. változat helyszínrajz
6/16

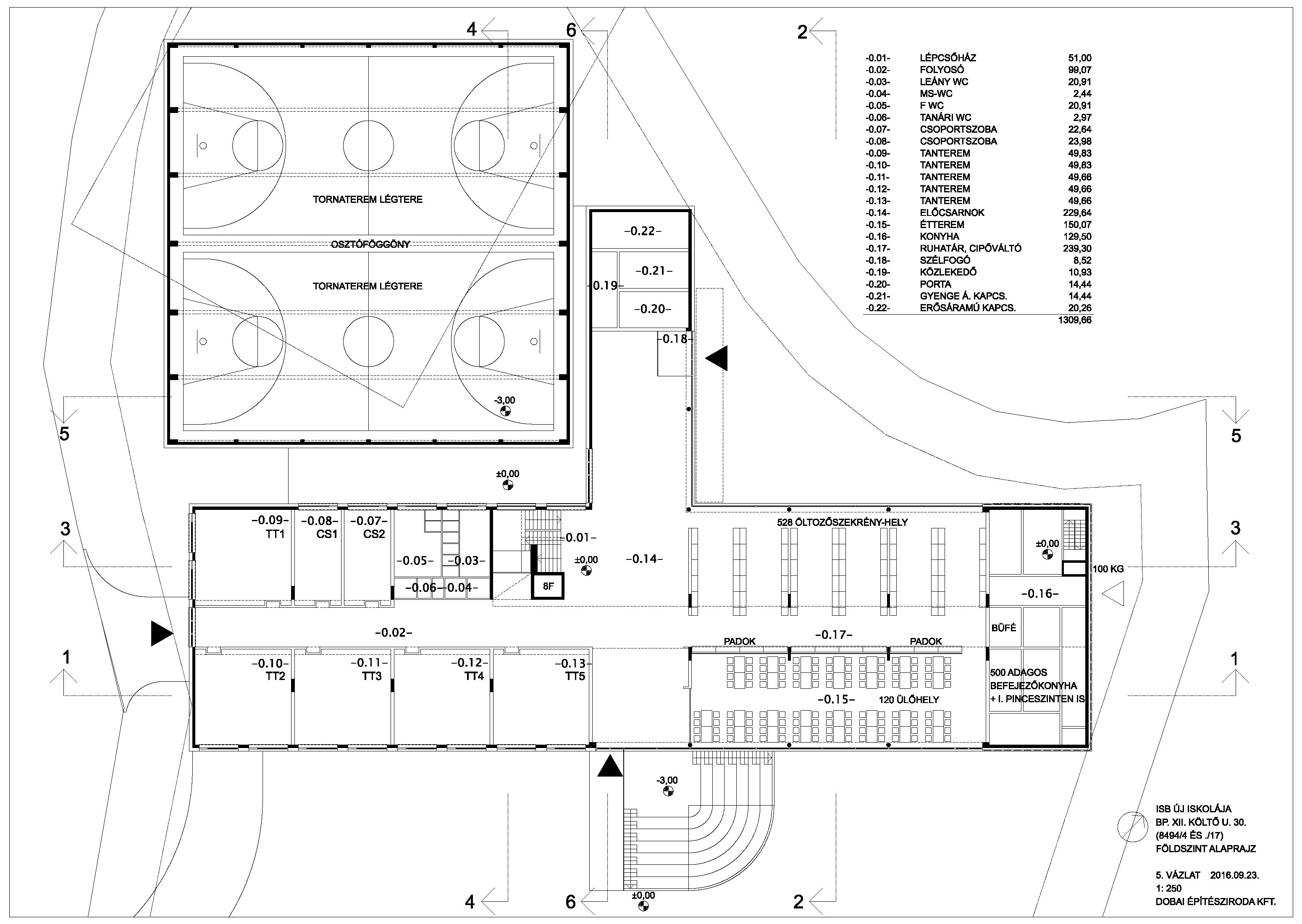

Földszint alaprajza
7/16

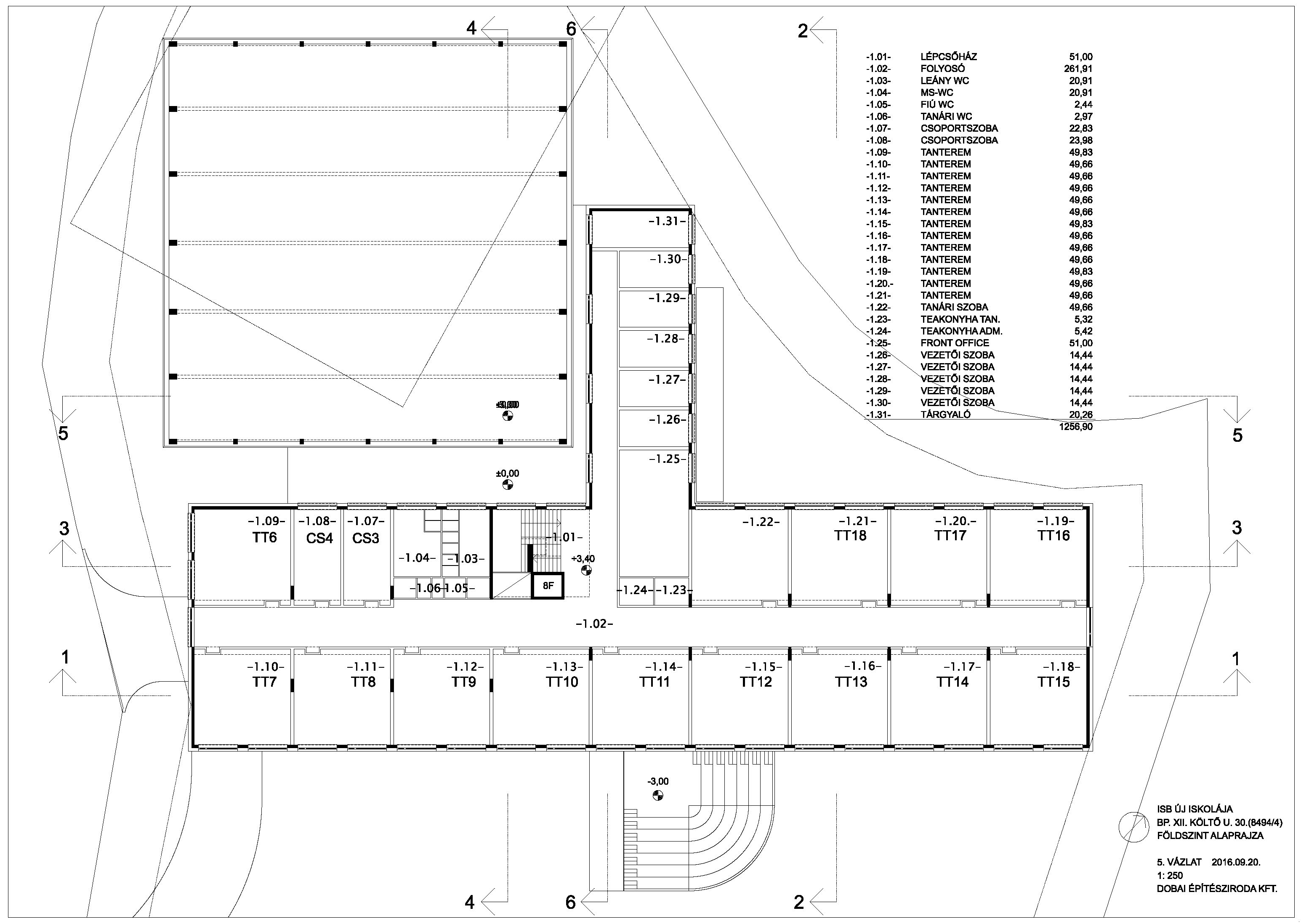

I. emelet alaprajza
8/16

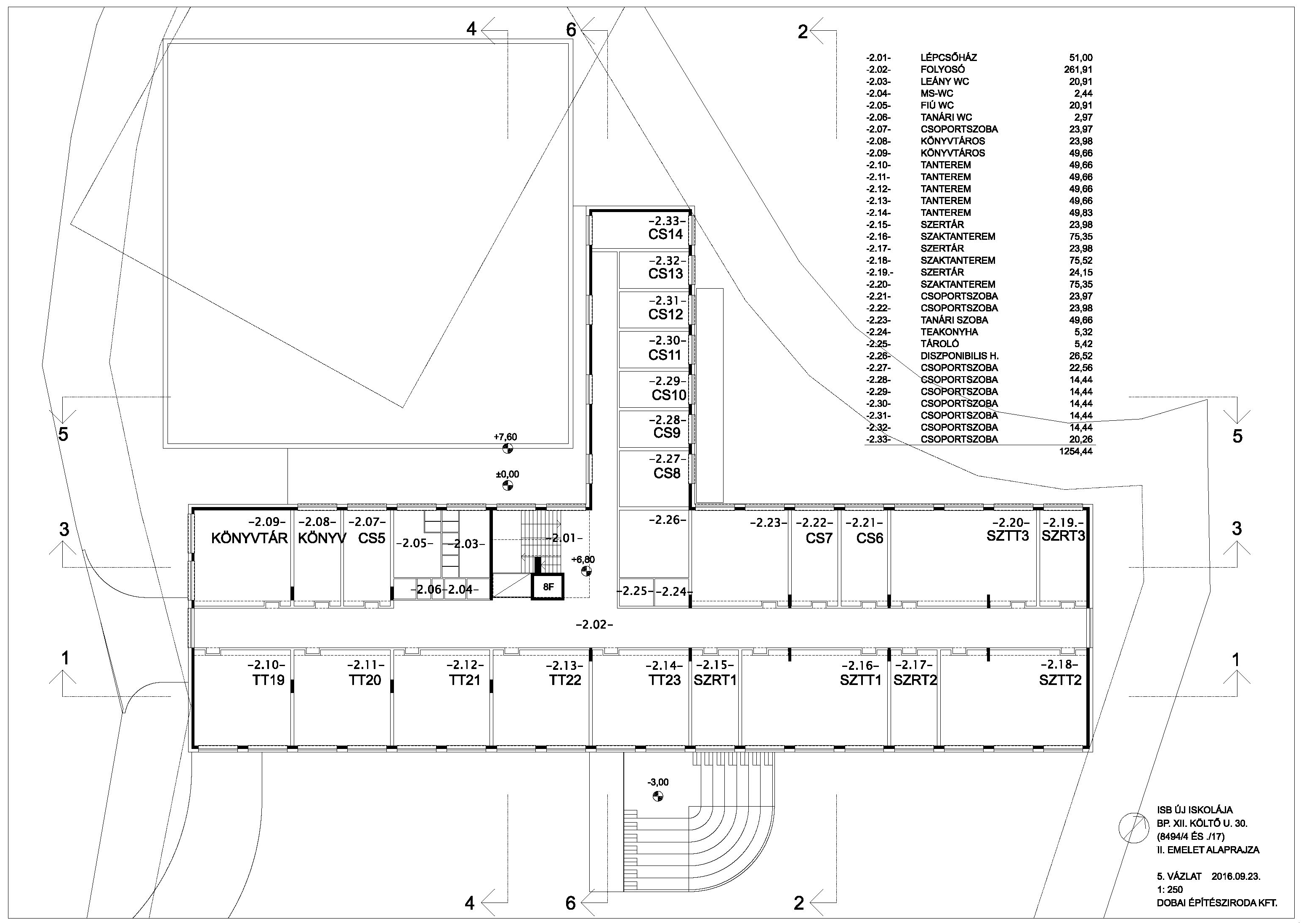

II- emelet alaprajza
9/16

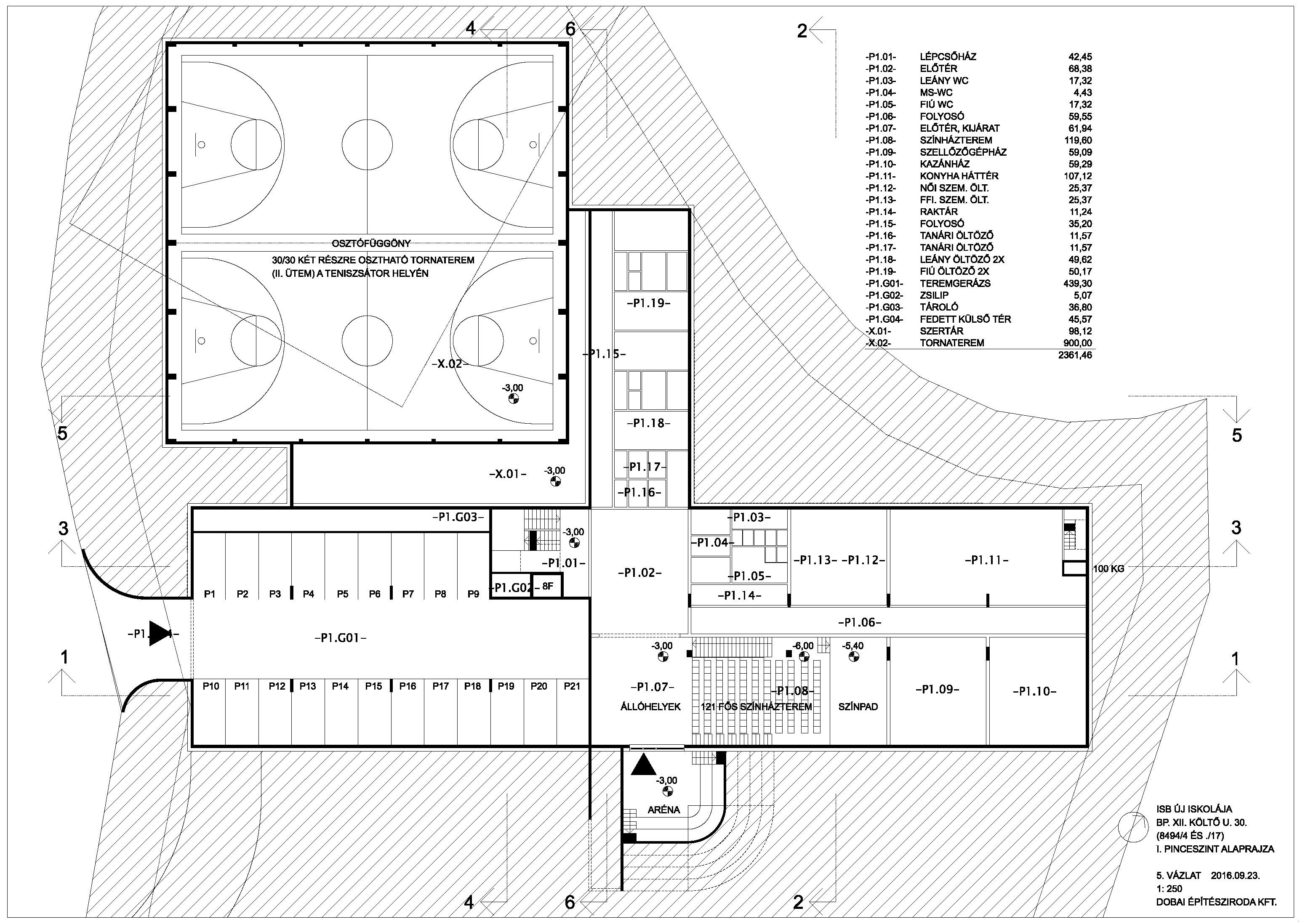

I. pinceszint alaprajza
10/16

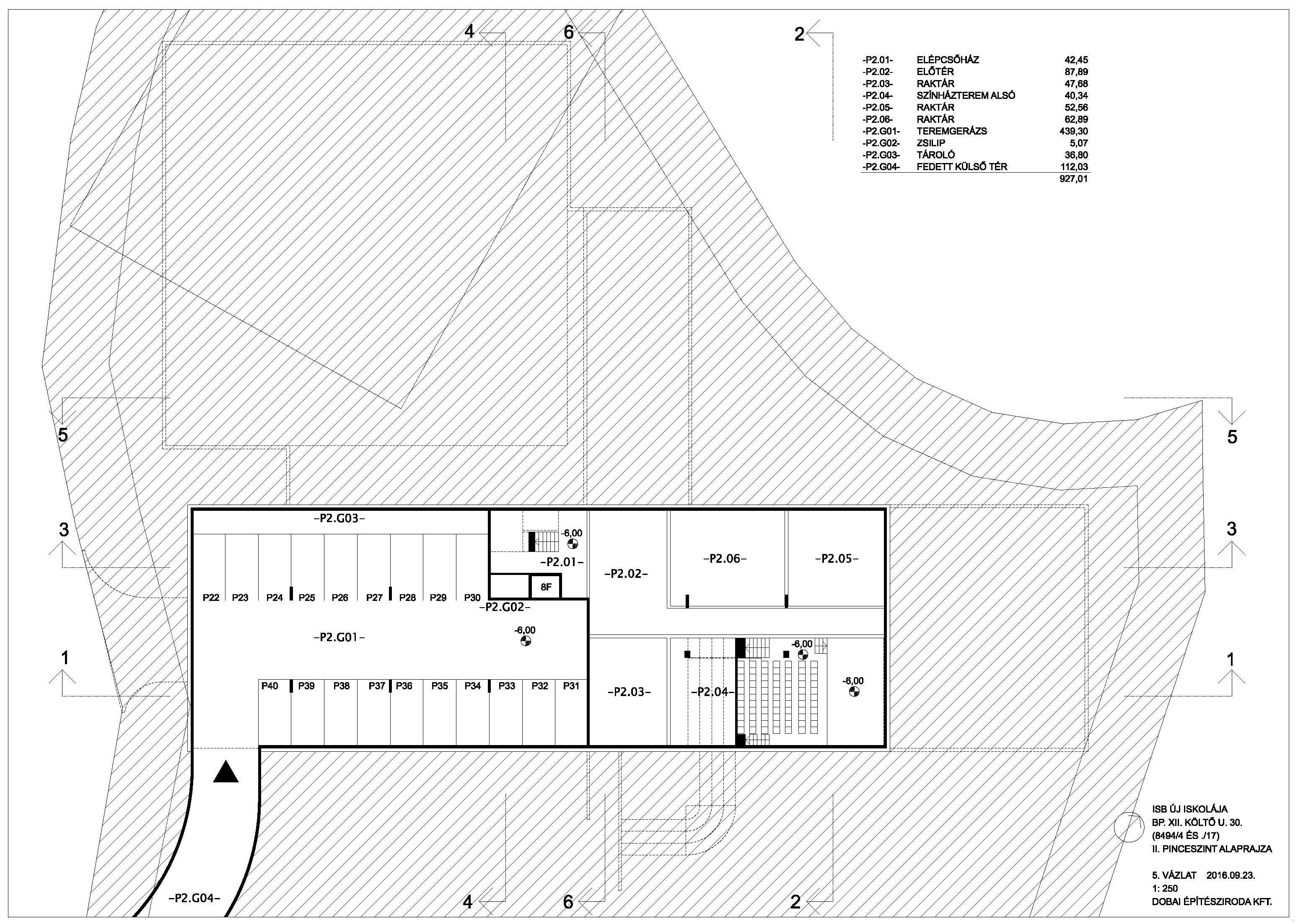

II- pinceszint
11/16

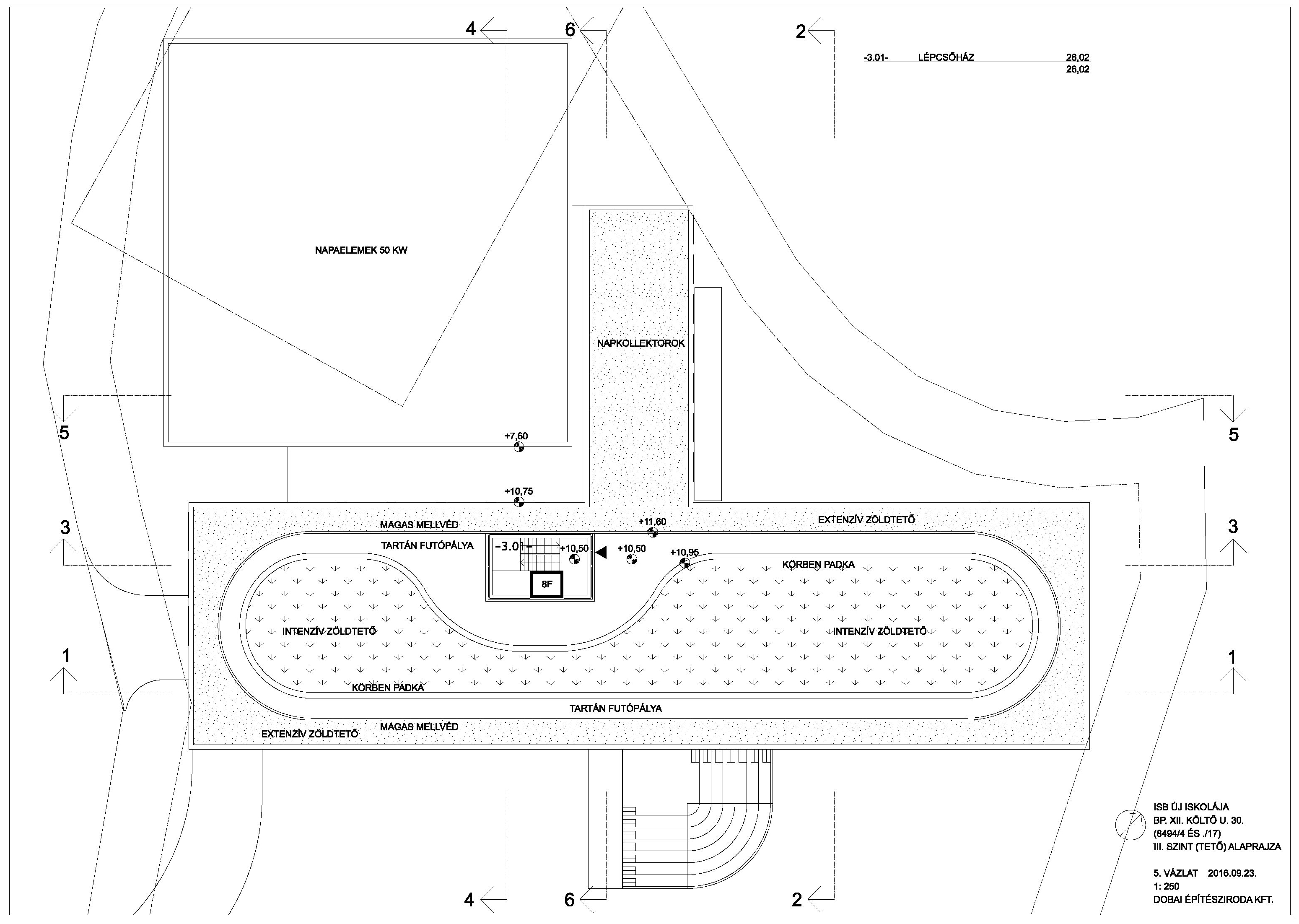

Tetőalaprajz
12/16

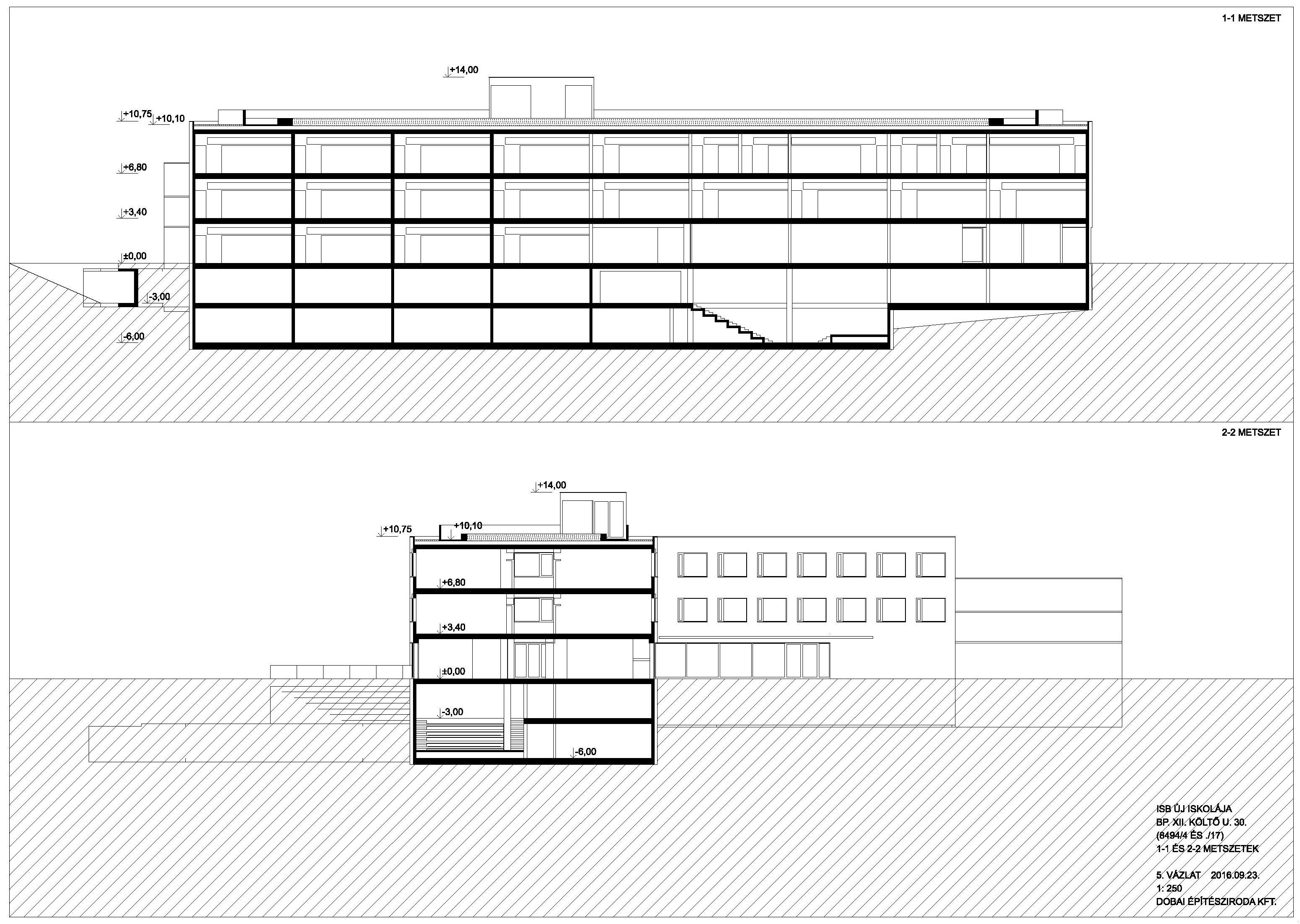

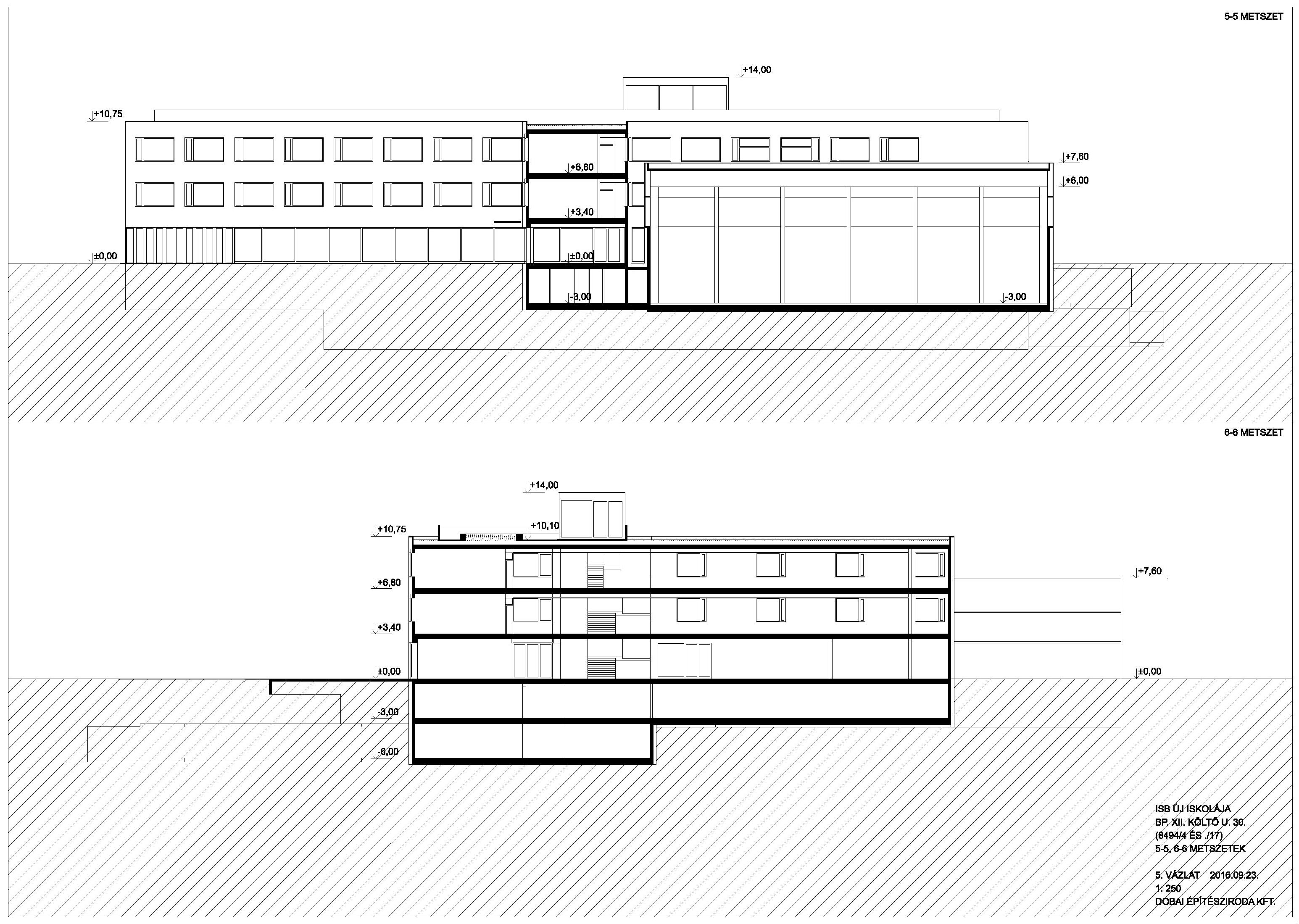

Metszetek 1.
13/16

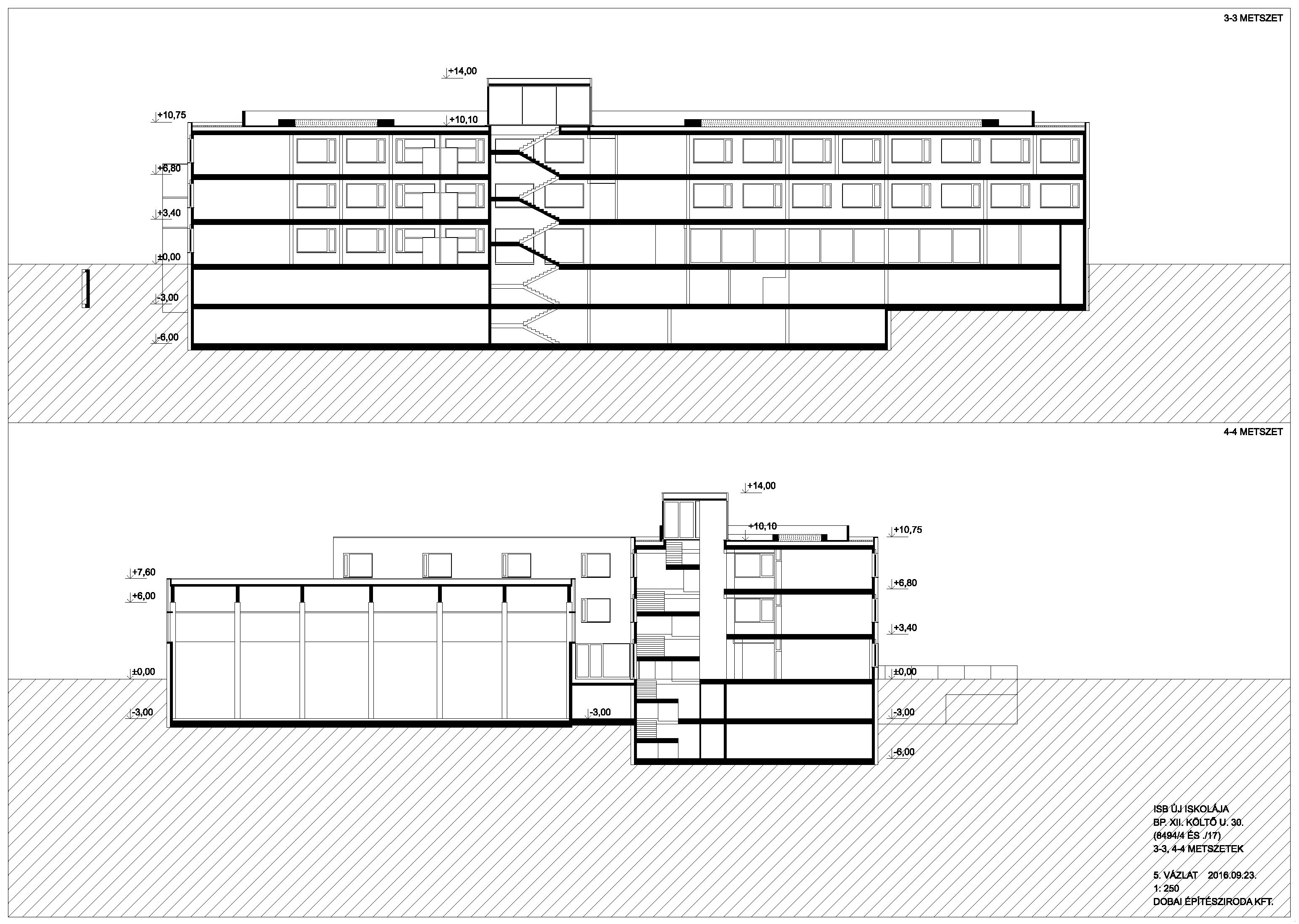

Metszetek 2.
14/16
Metszetek 3.
15/16

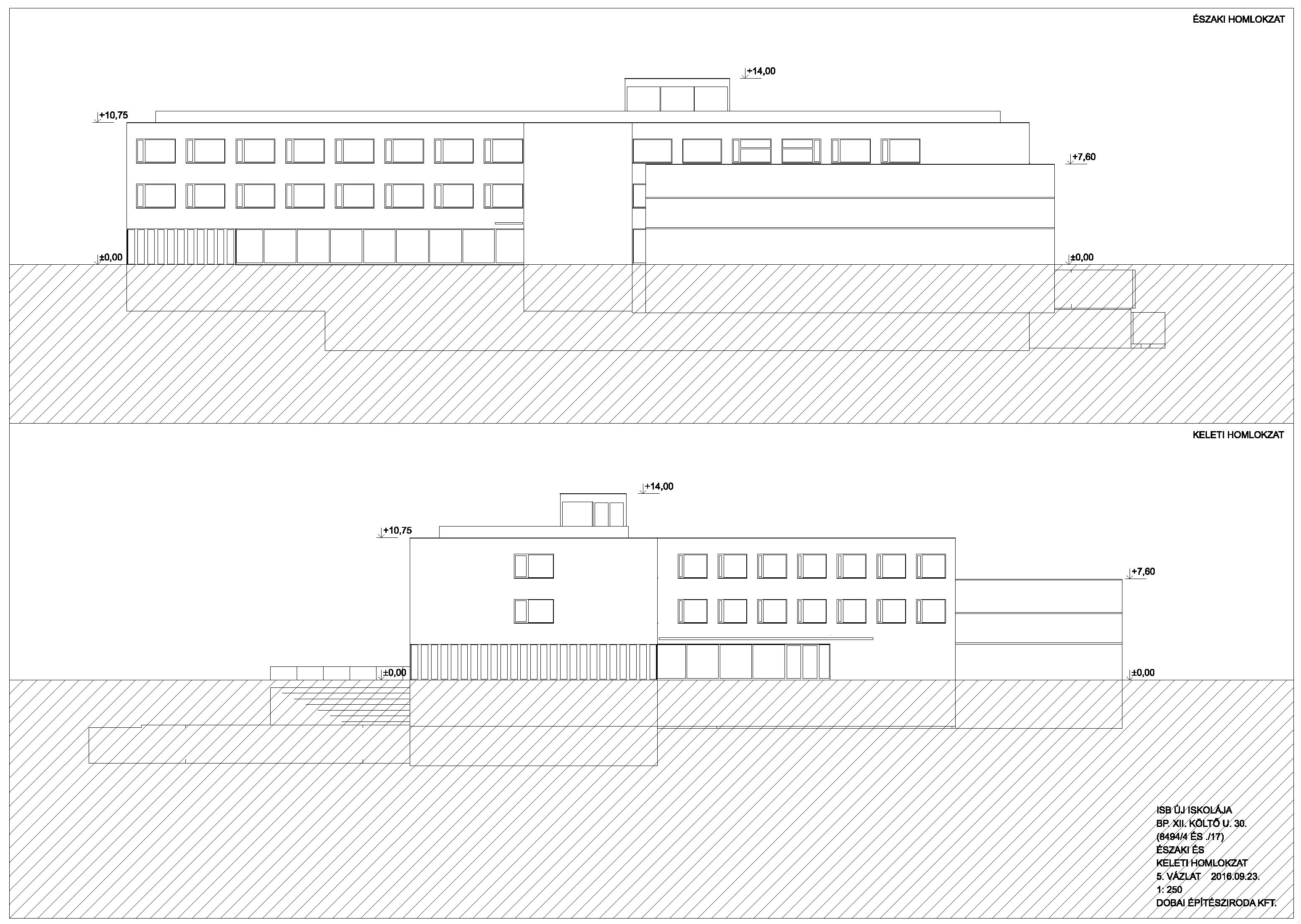

Homlokzatok 1.
16/16
Homlokzatok 2.

A valamikori Fonográf Klubh helyére készültek a tervjavaslatok. A terület szabálytalan alakú és lejtős. A megközelítés a terepszinthez képest alacsonyabb szinten elhelyezkedő útról volt tervezhető. Az első változatokban az évtizedek óta meglévő teniszsátor megtartásával, majd lecserélésévelszámoltunk. A későbbi változatokban (üzemltethetőség és méretütközések miatt) új tornatarem építésével számoltunk.(melyet sok esetben a túlzó volumene miatt részben vagy egészben a terepszint alá építettük).

> Költő utcai helyszínek, kezdőlap, > I. változat, > III. változat

> Mártonhegy utcai változatok (No. 122, 2017), > Budaörsi változat (No. 124, 2018)

2016. Vázlatterv. Építész: Dobai János DLA.
